Toshiba RT-200S. Японская красавица как она есть

Я уже говорил неоднократно, что компания Tokyo Shibaura всегда мне нравилась и к ее продукции я весьма неровно дышу. И причина здесь та, что, как мне кажется, руководство Toshiba позволяло своим инженерам конструировать все, что могло прийти в их воспаленную, в хорошем смысле, голову, причем верхней планки по сложности у них просто не было. С другой стороны, практически все, что произведено компанией, на деле очень технологично и очень грамотно сконструировано. Во всяком случае, та аппаратура, которую видел лично я. Даже простые изделия, как правило, очень изящны и обладают какой-нибудь интересной особенностью. Из тех, кто еще так мог делать, пожалуй, была наверное, только Aiwa, больше почему-то в голову ничего не приходит.
А магнитола Toshiba RT-200S мне нравилась всегда, причем как внешне. так и по ее функциональным возможностям. Одно время я довольно долго за ней гонялся и первую выменял на двухмоторный плеер JVC. Потом они мне уже стали встречаться чаще, но удовольствие от обладания или использования этого аппарата до сих пор никуда не исчезло и я по прежнему люблю Toshiba RT-200S.


Конкретно этот экземпляр Toshiba RT-200S мне достался довольно интересным способом. Мой знакомый из Каменец-Подольска Олег продал этот аппарат в Полтаву, но у магнитолы отказало радио. Взамен Toshiba RT-200S была послана Saba Transeuropa RCR-426, у которой в Полтаве по причине какой-то аномалии отказал на сей раз двигатель, вернее, у него стала изменяться скорость.  Поскольку люди за Saba доплатили весьма конкретные деньги, то они пожелали, чтобы двигатель на ней стоял родной и никакой другой. Ну а в ближайшей окружности такой движок стоял только на моей Сабе, которую я уже здесь описал. И чтобы закрыть вопрос и не заниматься возвратами, Олег предложил мне эту Toshiba RT-200S в обмен на двигатель. Why not? За эту Toshiba RT-200S я был готов не только движок снять, но к счастью большего не попросили. И вот она нарядная на праздник к нам пришла.
Правда, в разобранном виде, поскольку мастер из Каменец-Подольска причину молчания радио нашел, а устранить ее не мог. По его утверждению, в Toshiba RT-200S умерла микросхема TA7614AP, а другой у него не было.
Честно говоря, я не очень поверил в эту гипотезу и решил проверить все сам, потому как схема на аппарат есть на Электротане. К тому же, запасной вариант в виде распотрошенного экземпляра без кассетоприемника у меня был, в свое время я его купил за 3 копейки.
То есть риска обрести еще одного инвалида у меня не было, в  крайнем случае я перебросил бы просто плату и все. Правда, провода динамиков пришлось бы перерезать, потому как они накручены на штырьки, была раньше широко распространена такая форма соединения.
Тот факт, что тюнер на доноре был азиат, а чинимая Toshiba RT-200S с европейского рынка, меня волновал не очень сильно.

А потом у меня что-то щелкнуло в голове и я вспомнил, что как-то распаял несколько доставшихся мне плат от доноров, поскольку хранение в разобранном виде более компактно, нежели гора из узлов и плат. И что вы думаете? Первая микросхема, извлеченная из коробочки была искомая TA7614AP!  Я специально пересмотрел остальные чипы, нет, она была таки одна.
Процесс выпаивания старой и установки новой был не очень удобен, так как пришлось снимать верньерное устройство, но тем не менее занял не очень много времени.
И таки каменецподольский мастер был прав! Аппарат сразу заработал. Одной проблемой меньше.
У Toshiba RT-200S был еще один дефект, а именно правый динамик по гофру был надорван. Лечение - пропитка резиновым клеем, растворенным в бензине. Заодно пропитал этим раствором гофр и второго динамика. Хуже не будет.
Сами динамики низкочастотники 12 см, установлены в пластмассовых "стаканах", как в Sharp GF-5757

А вот ВЧ-настоящие, бумажные, диаметром 4 см. Стоят на двух специальных тоненьких стоечках.
С обратной стороны они такие.

Ну а последний дефект, связанный с тем, что по отдельности протяжка работала в обоих направлениях, а вот в режиме автореверса клинила, лечился смазкой механизма. Но и пасик заменил на более тугой. Тут следует сказать, что протяжка у этого аппарата довольно своеобразна. Для того, чтобы дека работала в режиме автореверса, следует нажать обе клавиши Play в обоих направлениях.
В связи с тем, что половину работы по нажиманию довольно тугих клавиш приходится делать пользователю, то провернуть головки, слегка оттянув каретку, мотору уже не так и трудно. Потому в протяжке вместо плоского установлен довольно тонкий пасик со стороной примерно 1,2 мм.
Вообще в протяжке всего один пасик, если не считать пасик счетчика. Меняется пасик элементарно, это вам не Sanyo!
Смазать трущиеся детали тоже не трудно, добраться до всего очень легко.
После смазки протяжка заработала уверенно, автореверс работал четко.
У этой протяжки есть одна потенциально очень проблемная деталь - это шестерня поворота головки. Во всяком случае мне попадались два аппарата с расколотыми этими шестеренками.

Более того, я скажу, что я даже сам сделал на одном из аппаратов эту шестерню. Понятно, что зубья не нарезал, а подобрал примерно похожую и изготовил поводок, причем не имея перед глазами образца. Сейчас бы я этот подвиг не стал бы повторять, ну разве что за особые коврижки.

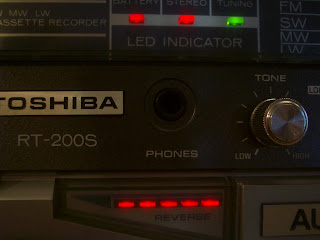

Индикация направления движения выполнена в виде красивых светодиодных дорожек.
Сравнивая протяжку этой Toshiba RT-200S с протяжкой донора, я обнаружил, что на европейце стоял мотор Mabuchi, а вот на азиатском доноре индийский движок,
причем похоже, что его не меняли, пайка похожа на заводскую.

Заканчивая про протяжку, скажу, что эта протяжка применялась на нескольких моделях и не только у фирмы Toshiba, но и на магнитолах других фирм, в частности у Akai. Впрочем, модель Akai AJ-R8 на самом деле является перелицовкой тошибовской модели, и тем не менее.
Ну а теперь об общих впечатлениях. Как я уже говорил, Toshiba RT-200S мне нравится. Она выпускалась в двух видах оформления, для Европы и Азии.
Наиболее существенное отличие, помимо разных диапазонов тюнера - это оформление высокочастотников.
Азиатский вариант иногда еще называется BomBeat DR-01. Ну и цветовое оформление слегка отличается.
Сравнивая Toshiba RT-200S с упоминавшимся Sharp GF-5757, могу сказать, что при внешне одинаковых размерах и схожих динамиках Toshiba на порядок интереснее Шарпа. Хотя по цене они примерно равны. Недооцененная Тошиба и переоцененный Шарп. Впрочем, первое правило биржевого брокера - рынок всегда прав.
Кстати, у нее есть отдельный вспомогательный вход, к нему можно подключать современные гаджеты, в случае необходимости, конечно!
Выход, кстати, тоже есть.
Вот такая вот японская магнитола. Не маленькая и не большая, не тяжелая и не легкая, не дорогая и не дешевая, не уродливая, а довольно красивая. Последнее именно так, я сказал!:) Впрочем, это шутка, я человек толерантный и безапелляционность здесь неуместна.
