Sharp WF-T738H(Bk). Чебурашка: нелепый, но добрый

Один мой хороший знакомый попросил меня достать ему Sharp WF-T737Z или Sharp WF-T738. Он недавно продал Sharp WF-939Z и, порывшись в интернете, пришел к выводу, что вот именно такой большой двухкассетный Sharp нужен ему. Из его аргументации в пользу такого Твина я понял только то , что его привлекает радиоприемник с 8 диапазонами. Ну да, есть еще люди из старого поколения радиолюбителей, которые бороздят короткие волны в поисках различного рода "Голосов", хотя на коротких остались практически одни китайцы, а все "Голоса","Волны" и "Свободы" проще найти в интернете, причем в отличном качестве.
И вот мне его предложили в состоянии без кнопки на деке, с поломанным регулятором громкости, ну и еще были проблемы по мелочам типа вываливающегося кармана и т.п. Прежний хозяин, "афганец", похоже, не сильно его жаловал.
Я решил его восстановить. Тем более в случае возникновения бОльших проблем, нежели те, о которых я знал заранее, у меня в качестве донора был вариант взять тело Sharp WF-T737Z без колонок, ну и у другого знакомого была протяжка от Sharp WQ-T282.
Что сказать, времени на восстановление я потратил немало и вот что получилось в итоге.

Помывка была самой простой процедурой, хотя ребристый дизайн с многочисленными закоулками и различными гранями способствует забиванию пыли и грязи в труднодоступные места. Зубная щетка, зубочистка - основные помощнике в этой процедуре.
Ремонт кармана. Оказалось, что были отломаны направляющие, которые ходят в фигурных пазах магнитолы. Я решил делать направляющие как положено, а не из скрепок или других подручных материалов. Я выточил из алюминиевой проволоки эти направляющие, вплавил их в карман -получилось очень хорошо, а главное, надежно.

Дальнейшая установка кармана на лицевой панели была довольно проста.
Сетка одной из колонок был слегка помята, потому мне пришлось разобрать колонку.
Фактически, она состоит из таких же динамиков, как и на хорошо известном Sharp GF-700Z: мощный низкочастотник плюс пьезо пищалка.

Сзади динамика довольно много войлока, что способствует воспроизведению басов..

Сам динамик 16 см.

Поэтому если и есть претензии к акустике на Sharp WF-T738H(Bk), то это разве что только к внешности ее.

Колонки унифицированные, то есть не разделяются на левую и правую - любую из них можно поставить куда угодно, просто перевернув. Надпись Sharp есть как сверху. так и снизу..

Следующей проблемой был регулятор громкости, у которого работала только одна дорожка, вторая была с обрывом.

Реально восстановить такой регулятор , чтобы он полноценно работал, возможности нет, никакие токопроводящие клея  надежного результата не дадут.
Пришлось искать замену. Родной регулятор был фирмы ALPS на 20 килоом.

Я нашел на радиорынке примерно похожие ползунковые регуляторы такой же длины и примерно такого же сопротивления, но у них выводы были абсолютно другие, потому я счел лучшим вариантом купить дороже родной с донора. Кстати, вариант снять с 737-го не прошел, там этот регулятор был с обоими битыми дорожками.

Заменив регулятор, я посчитал проблемы по электрической части решенной.

Я прослушал работу на миниатюрные наушники и оба канала играли вроде одинаково. Однако при подключении колонок было явно слышно, что правый канал недодает низких частот. Было понятно, что какой-то конденсатор потерял свою ёмкость, я сразу подумал про высохший электролит.

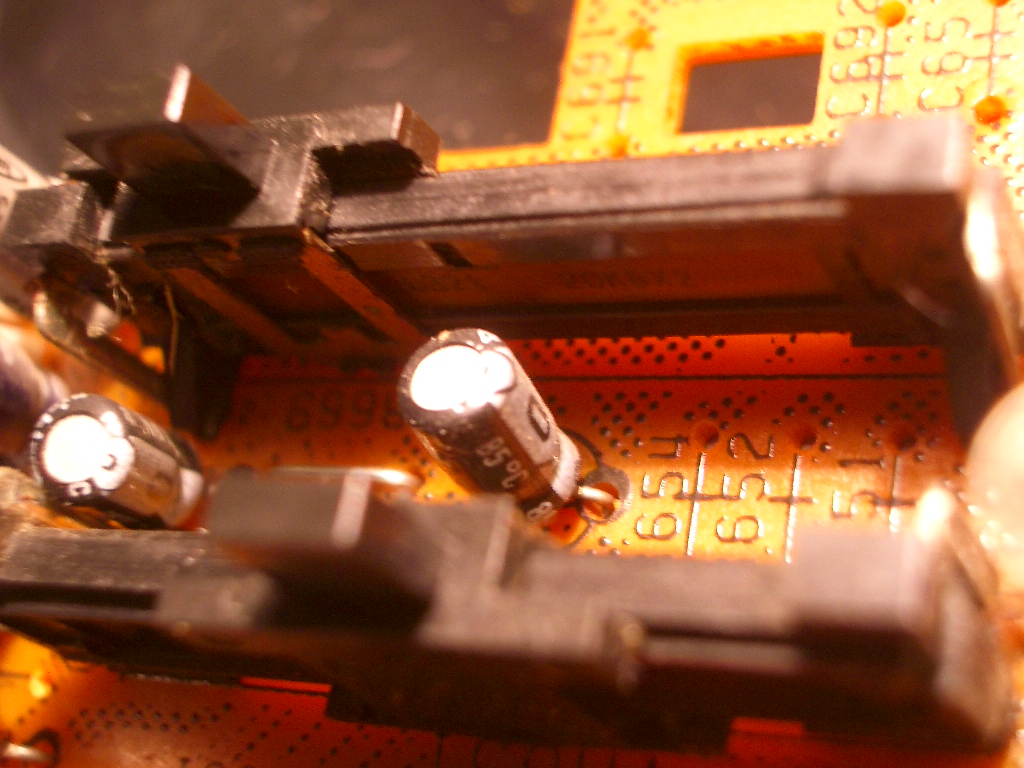

И неправильно подумал! После продолжительных поисков я вычислил этот конденсатор, он стоял между эквалайзером и регулятором громкости. Емкость его была всего 0,01МкФ.Здесь мне неоценимую помощь оказала инструкция на Sharp WF-T737Z, внутри которой была принципиальная схема аппарата. Я подпаял в параллель плохому конденсатору более крупный пленочный аналогичной емкости, взятый с какого-то донора. Получилось, может и не очень красиво, но низкие частоты появились.

Пока Sharp WF-T738H(Bk) открыт, взгляните на его "внутренний мир". Без снятой протяжки выглядит так.

Основная плата/

Блок регулировки громкости, баланса и эквалайзера.

А как вам трансформатор? Если сгорит штатный плоский, то будет проблема подобрать аналогичный по мощности и такой же компактный трансформатор.

Протяжка. Среди коллекционеров считается хорошим тоном ругать твины, в основном из-за неудачного с позиций сегодняшнего дня дизайна, ну и за протяжки тоже немало им достается.
Да, протяжка на две кассеты не очень удобна, я бы ее назвал такую полуторной протяжкой, так как на ближайшей к нам кассете пленку не перемотаешь, ее можно только включить и остановить: кнопки управления ею общие со второй протяжкой. Но она изначально служит чисто утилитарной цели - переписать понравившуюся кассету, не бегая за вторым магнитофоном к соседу.
Да, такая протяжка довольно сложна и мне бы не хотелось бы ее разбирать. Но я не слышал о том, чтобы с ними были реальные проблемы, как-то никто не жаловался на их ломкость.

С точки сегодняшнего дня, когда мы ценим аппараты уже не только за их функциональные возможности по воспроизведению звуков, но и за техническую сложность, то это не самая плохая протяжка. Электронные часы время показывают точнее, но то механические круче!:)
Потому, если бы не дизайн твинов, то почему бы их и не уважать хотя бы за их механизмы?

Давайте по заглядываем с разных сторон на этот довольно уникальный продукт инженерного гения.

В сравнении с протяжкой от родственника Sharp WQ-T282, с которого и была снята недостающая кнопка, видим некоторые отличия, связанные в основном с реализацией включения рычажка записи.

Тюнер. Он у нас 8-ми диапазонный, трое традиционных волн и 5 коротких. Потому на плате значительно больше фильтров.

Усилитель низкой частоты у Sharp WF-T738H(Bk) довольно мощный.

 Микросхемы LA4508 от Саньё .

Переходя в общим впечатлениям, хочу сказать, что аппарат произвел не самое плохое впечатление на меня. Он не настолько унылый, как остальные его собратья по твиновой серии, дополнительную веселость и игривость ему придают множество светодиодов, которые тут по делу.
В частности сверху Sharp WF-T738H(Bk) выведены две дорожки бегущих огоньков. показывающих, какая дека в данный момент работает.

Это очень правильно, так как переключатель родов работы протяжки, несмотря на то, что почти все его положения подсвечены тоже светодиодами, не настолько нагляден и можно запутаться, пытаясь нажимать перемотки протяжки, когда работает первая дека, а этого нельзя сделать по  определению. Кстати, на других более простых твинах и этого нет, в смысле нет индикации положения переключателя.

И эквалайзер у него пяти полосный, а не урезанный, как на младших собратьях.

Да и 8-ми диапазонный тюнер выделяет Sharp WF-T738H(Bk) среди остальных магнитол.

Короче говоря, кроме чебурашечного дизайна у меня к аппарату практически нет претензий.

При наличии свободного места я бы вполне подумал бы о его приобретении.

Тем более, что он сделан в Японии.

Так что моя оценка Sharp WF-T738H(Bk) исключительно положительная.
