Sharp GF-7500. На любителя.

Попался мне намедни Sharp GF-7500, не то, чтобы я его жаждал, просто выменял его на свой безнадежный висяк тайваньского происхождения. Я знал о его недостатках, но счел, что Sharp GF-7500 у меня уйдет все таки веселее. Тем паче, что многие проблемы можно устранить самому. Через мои руки прошло немало этих Sharp GF-7500, это была довольно массовая модель, имеющая кучу разновидностей и цветов, описывать которые не буду, неблагодарное дело, потому как у одного питерского коллекционера Сергея "Пеликуши" Васильева они представлены во всей красе на сайте Шизаудио.
У этого конкретного Sharp GF-7500 не работала подмотка (чепуха), ну и хрипели и дребезжали динамики (проблема существенно сложнее, так как я знал отчего это произошло). Косметика его была довольно неплоха.

Что-то в его облике было не совсем обычное, потому я не поленился и раскопал свой Sharp GF-7500Z, который выглядел вот так.

Ну темно синие грили мне сразу бросились в глаза, в остальном я заметил чуть позже отличие в цвете планки индикатора над карманом. И только потом до меня дошло, что карманы у этих Sharp GF-7500 разные!

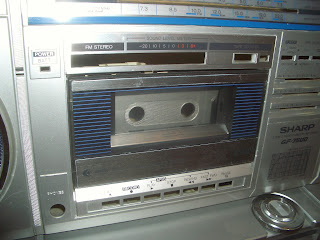

У просто Sharp GF-7500 был такой

У "Зетки" был другой кассетоприемник, который встречается на львиной доле аппаратов 7500 серии.

Лучше всего различие видно на семейном фото.

К слову, европейский Sharp GF-7500H отличается от этих Sharp GF-7500 отсутствием крутилки точной подстройки сверху , ну и другими диапазонами: вместо двух коротких на нем один коротковолновый диапазон и добавлены длинные волны.
Теперь к проблемам и внутренностям Sharp GF-7500.
Снимаем морду с Sharp GF-7500

Протяжка очень знакома по Sharp GF-700 и Sharp GF-500. Вообще-то говоря, данный лентопротяжный механизм является самым любимым мною у Шарпов, смотреть, как прокручиваются при перемотках шестеренки для меня истинное удовольствие.

Чтобы снять протяжку, надо открутить два винта внизу, отсоединить разъем, идущий от блока головок и аккуратно вынуть протяжку вниз, предварительно обесточив сам Sharp GF-7500. Почему пишу про обесточивание? Потому как и на старуху бывает проруха, коснулся рычагом включения записи чего-то на плате и аппарат умолк. После искр, конечно.

В конечном итоге отделался легким испугом, сгорел предохранитель на 1,25 ампера, но последствия могли быть и хуже.

Протяжка с обратной стороны выглядит так..

А вот сверху просматриваются два шкива, на которые надо установить новый пасик, чтобы аппарат ожил. Добраться до них очень легко, поэтому раскручивать протяжку необходимости нет.

Замена пасика - минутное дело, при наличии простейших инструментов типа пинцета.
Из остального нутра, что заслуживает нашего минимального внимания.
Блок питания с довольно большим трансом.

Кстати, на шильдике у этого Sharp GF-7500 написано, что потребляемая мощность 15 Ватт,

а вот у "Зетки" - 35 Ватт, почему такой более, чем двух кратный разброс мощности - загадка.

Тюнер.

Я думаю, что он такой же, как и на 500-м и 700-м.

Блок управления звуком. У данного Sharp GF-7500 довольно бедненький: громкость, баланс и тембр, но посмотрите, какая под ним стоит пустая плата. А это место для эквалайзера его японского собрата, в том смысле, что для своего рынка фирма делала куда более оснащенные модели.

Вот, собственно, больше рассматривать и нечего, чай тут вам не Эрмитаж! Ну хорошо, вот еще вам вид на общую плату сверху, чтобы не обвиняли в излишней лапидарности обзора, но я там в упор ничего интересно просто не вижу.:)

На передней части корпуса только динамики.

Кстати, ВЧ пищалки играют неплохо, я специально пробовал слушать их, когда снимал НЧ динамики. А НЧ громкоговорители двенадцати сантиметровые 3-х омные по 4 ватта мощности.

Так вот с этими динамиками случилась неприятность. Их обильно смочили "Белизной" в борьбе с характерными разводами, довольно часто встречающихся на подобных диффузорах. И беда не в том, что хлорка могла съесть бумагу, в конце концов на целлюлозно-бумажных фабриках бумажную массу отбеливают именно с помощью хлора, хуже было то, что бумагу повело!

Теперь по большому счету динамики такие лучше поменять, нормального звука от них ожидать не стоит. Играют как-то так, один без низких, другой без высоких.

Что же, доноров в принципе много, восстановить можно. В крайнем случае можно поставить другие, 12 см динамики не редкость.

Да, понимаю, обзор получился никакой, но и сам Sharp GF-7500 не венец инженерной мысли.
Нет, как продукт магнитолостроения этот Sharp GF-7500 вполне неплохой  аппарат, но эмоций он у меня не вызывает никаких . Кроме протяжки, там внутри все ординарно и довольно предсказуемо.Его двухкассетный собрат  Sharp GF-500 мне нравится на порядок больше. Или же его наследники Sharp QT37 и Sharp QT38, будучи в принципе такими же несложными магнитолами, намного более желанны в коллекции  В последнее время они встречаются крайне редко, во всяком случае мне попался за 4 года только один из них, да и тот в не очень презентабельном виде.
Ну и еще немного разных картинок для разглядывания этих Sharp GF-7500
