Ремонт регулятора баланса фирмы ALPS или как подковать таракана.

Ничто не вечно под луной, в том числе смертны и регуляторы громкости магнитол. У них вытираются резистивные дорожки, могут барахлить контакты ползунка, но чаще происходят просто обрывы, причем, как правило обрывы эти локализуются рядом с выводами. Мне не попадались пока регуляторы, чтобы обрыв был где-то на середине резистивного слоя, может мне просто везло с этим, потому как пока у меня нет идей, как преодолеть эту напасть. Кроме мысли использовать токопроводящий клей, причем не сверху в месте обрывы, а рядом с дорожкой, мне в голову ничего не приходит. Пока с таким клеем я не работал и как поведет он себя на регуляторах, я не знаю. Я как-то больше напирал на механическое соединение контакта с резистивной дорожкой, выводы регулятора тоже ведь приклепаны к углеродному слою дорожки. На каком-то из Шарпов, кажется, на Sharp GF-575Z я делал скобку из пружинистой бронзы и надевал на гетинаксовую основу так, чтобы скоба касалась резистивного слоя. Тогда вроде бы эта идея сработала, но удовлетворения от результата работы я не получил, в моем понимании конструкция была несколько эфемерная и ненадежная.
По идее самое лучшее решение проблемы - это заменить регулятор на новый родной (не очень реальная нынче идея), можно также найти, вернее, попробовать поискать использованный или же просто применить новый из современных. С последним вариантом тоже не все гладко, просто так новодел не поставишь, надо или новые дырки на плате сверлить, или какие-то переходники придумывать, в общем задача тоже не на раз-два и готово.
Или есть другой вариант, починить старый, но только уже как полагается, а не тяп-ляп, и так сойдет.
В общем, пора с лирикой закругляться и переходить к конкретике. Приехал ко мне на сервис и ремонт Sharp GF-9090X, прислали мне его с просьбой вдохнуть вторую жизнь, так как от первой мало что осталось: тюнер расстроен; кассетная дека звучит еле-еле по причине стертой до корней магнитной головки; регулятор баланса не работает вообще. В принципе без регулятора баланса жить можно, живу же я без желчного пузыря и аппендикса и ничего так, не шибко страдаю. Вот и на магнитолах два канала можно подключить напрямую, слушать себе и не грустить. Но хозяину хотелось, чтоб на этой магнитоле работало все или почти все и регулировка баланса канала в это "почти" входила обязательно. Ну и решил я посмотреть, что можно сделать с этой деталью. Для этого мне пришлось ее выпаять из платы регулировок, скажу, что не самое простое дело, потому, как добраться к ней весьма непросто.

Разобрал регулятор, чтобы понять, в каком состоянии находятся его части. Его пытались уже чинить до меня.

Заклепку левого вывода пропаяли, полагая, что это улучшит ее контакт  с токопроводящей дорожкой. Похоже, левую часть резистивной дрожки натерли графитом простого карандаша. Этот способ может и был хорош для одноразовой починки радиостанции экспедиции Нобиле на Северный полюс на дирижабле "Италия", когда спасшиеся после катастрофы пытались послать радиовесточку с арктической льдины, но для постоянной работы резистора вряд ли годился.

Я измерил плечи этого резистора. От среднего вывода правое плечо давало 25 ком, а сопротивление левого было порядка 60 ком. Когда я в процессе исследования вытер дорожку от грязи и может быть от находившегося там графита, сопротивление левого плеча поднялось до 100 ком.  Проведя исследование щупом омметра и двигаясь от центра, я отметил линейность нарастания сопротивления до 24 ком, а потом в районе полоски, находящейся на фото на уровне черного провода под гетинаксовой основой, сопротивление резко прыгало до 60-80 ком. В общем, здесь и была проблема.

Стал думать, как можно ее решить. Позвонил мастеру Виталию, хотел узнать, как он решает такие задачи. Виталий удивился, что умер именно регулятор баланса, так как обычно он практически не используется. На мой вопрос, как поступить, он сказал, что надо взять обычный линейный потенциометр, подключить центральный вывод к земле, а концы к обоим каналам, вот и будет регулятор баланса. Такой вариант для простой техники вполне приемлем, хотя есть теоретическая возможность некоторого смешения обоих каналов в один.

Но установка другого, даже самого примитивного потенциометра влекла бы проблемы с его монтажом и адаптацией под конструкцию конкретного аппарата, поскольку делать надо было бы так, чтобы снаружи не было отличий. В общем, я решил попробовать отремонтировать старый. Но как сие сделать, спросить не у кого было.
Помните старый фильм "Котовский" 1942 года? Там при штурме г. Белая Церковь немцы отбивают атаку за атакой, растерянный комбриг Григорий Котовский спрашивает своего комиссара, что делать,  на что комиссар дает "ценный" совет "Взять Белую Церковь". Вот и у меня надежда была только на себя и я таки взял Белую Церковь. Нет, голым на лошади я в атаку не скакал, я придумал другой способ. Я взял самое тонкое сверлышко, какое у меня было, а это оказалось сверло диаметром 0,5 мм, и вручную просверлил отверстие рядом с проблемным местом.

Трудность заключалась  в том, чтобы отверстие обязательно слегка касалось резистивной дорожки, по которой ходит токосъемный контакт ползунка. Необходимо было, чтобы он не цеплялся за заклепку, которую я планировал вставить в это отверстие.

Мне нужно было сделать какую-то шайбочку под заклепку. Я взял латунную шайбу из под антенны, этим же тонким сверлом просверлил в нем отверстие.

Взял медную проволоку диаметром 1 мм, обточил надфилем ее до диаметра 0,5 мм, оставил маленький кусок не обточенным и откусил кусок проволоки порядка 4-5 мм. Получилась маленькая заклепка. На нее я надел вырезанный из латунной шайбы сегмент с просверленным отверстием.

В идеале такую бы заклепку хорошо бы выточить на токарном станке, но я делал все своими руками, может потому и неказисто смотрится.

В принципе, тут красота не столь важна, как надежность. Хотя шляпка заклепки могла бы быть и поизящнее.

Вставил заклепку с шайбой в отверстие, заклепка вошла довольно туго.

Прижал максимально головку заклепки к резистиной дорожке и померил сопротивление левого плеча. От заклепки до центрального вывода было что-то порядка 25 ком, как и на правом здоровом плече.

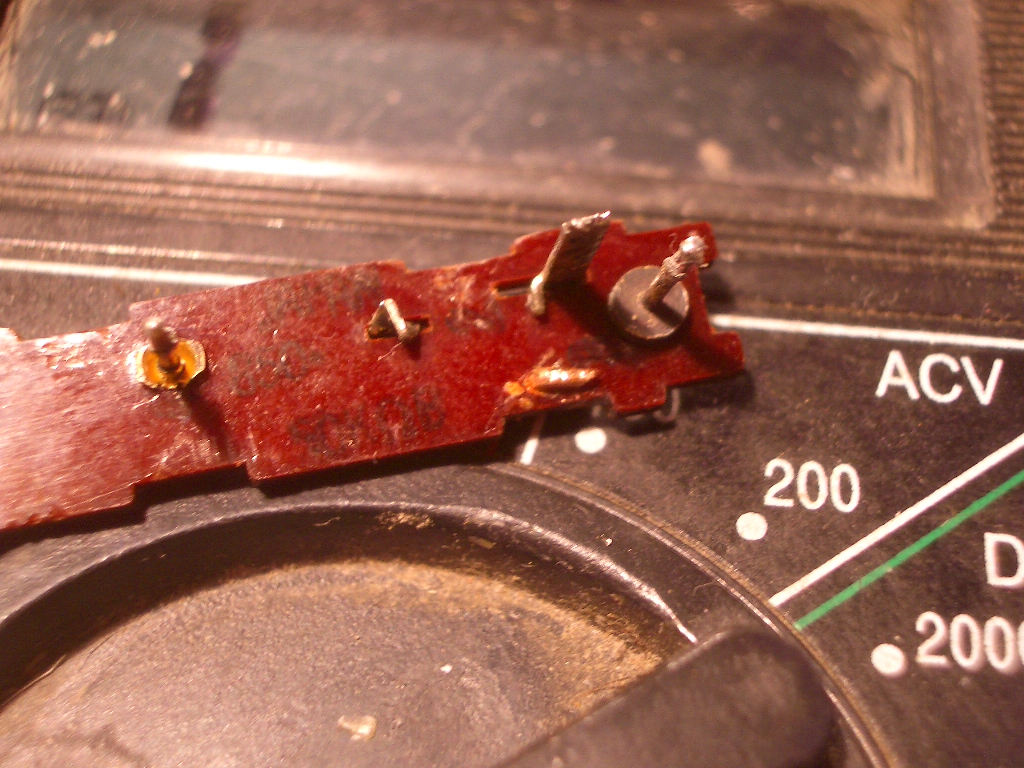

Загнул выступающий конец заклепки и проверил, не утерян ли после этого контакт с резистивной дорожкой.

Все было хорошо, но я на всякий случай слегка поджал заклепку зажимом для верного контакта. Сильно поджимать нельзя, так как может поломаться гетинаксовая основа.

Аккуратно подточил шляпку головки. В принципе, эту процедуру желательно делать все же до установки заклепки, чтобы не разболтать заклепку в посадочном месте и не нарушить контакт. Но я спилил лишнее максимально аккуратно.

Все то же самое, только сфотографировано при дневном свете.

Шляпка заклепки получилась высоковатая, ее можно было сделать и поменьше.

Дело в том, что об эту заклепку потом будет цепляться ползунок, к которому прикреплены контакты.

Чтобы ползунок этот не цеплялся за шляпку заклепки, мне пришлось на полтора миллиметра укоротить одну из четырех его опор, на функциональности это не сказалось, зато ползунок стал хорошо проходить над заклепкой.

Можно было бы сделать вывод на плату непосредственно от заклепки,

но я соединил тонким проводом ее со штатным выводом, так легче потом установить на место регулятор.

Чтобы корпус регулятора, который обычно заземлен, не касался нового вывода, я удалил один из зажимов-уголков, которые притягивают гетинаксовую плату к железному корпусу.

Оставшихся пяти усиков вполне достаточно для сборки регулятора. Напоследок еще раз проверил, работают ли оба плеча регулятора баланса.  Измерение тестером показали одинаковую величину сопротивления обоих половинок резистора, регулятор можно ставить на плату.

Плата с регуляторами на Sharp GF-9090 не очень удобна для ремонта, нужно еще разобраться, что припаял предыдущий ремонтник, на плате присутствовали явно другие провода.

Но это уже совсем другая задача, наша конструкция заклепки с шайбой работает.

Наверное, некоторые мои читатели разочарованы, особенно далекие от техники, они бы предпочли красивые фотографии какой-нибудь очередной магнитолки, а я тут предлагаю им историю о ремонте какого-то неказистого регулятора. Но без них не работают эти самые красивые магнитолки.

Не, есть конечно такие, кто просто любуется их формами и дизайном, но по мне эти аппараты все же должны работать. Вот потому и буду пробовать подковывать насекомых, до лесковского Левши мне может и далеко еще, регулятор с блохой сравнить трудно, но с крупным черным тараканом вполне можно. В южных странах я таких видал, наши прусаки против них просто мелюзга.

Пересмотрел фотографии, увидел, какой грязный у меня тестер и устыдился. Пойду помою его.
