Sharp GF-800Z. Экскурсия по историческим местам.

Попался мне сегодня такой вот голубчик по имени Sharp GF-800Z, когда мне его предложили, я скривил лицо: сколько можно, за последние три года их столько прошло через мои руки. Но когда показали его состояние, я более живо и заинтересованно откликнулся на предложение приобрести его, дрова встречаются весьма часто, а вот ухоженные экземпляры довольно редки. Да и обещал, что буду выкладывать не только новинки и редкости, но и старую гвардию поворошу немножко.

Sharp GF-800Z и Sharp WF-939Z в моей коллекции несут обычно двоякую роль.
Во-первых, они выступают как экспонаты, потому как сами по себе аппараты знаковые, символы той ушедшей эпохи, которая пришлась на мою молодость.
Во-вторых, так как они сами по себе аппараты крупные и крепкие, а верх у них абсолютно ровный, то я их использую в качестве краеугольных камней моей магнитольной стены, так что эти "атланты" держат на своих руках небо-не небо, но несколько рядов магнитол на себе выдерживают спокойно. Потому я с ними неохотно расстаюсь, несмотря на то, что их по несколько экземпляров. А что, кушать не просят, в цене не теряют, спрос на них стабильный и продать можно всегда, а кто будет вместо них нести тяжкое бремя? То-то!

 Ну со всех сторон фотографировать этот Sharp GF-800Z дело нехитрое, никого им не удивишь, потому давайте проникнем вовнутрь. Благо и повод есть, один из каналов не работал по причине так называемой "холодной пайки" разъема для подключения колонки. Дефект пустяковый, но разобрать Sharp GF-800Z приходится практически весь.

Я не фанат этого аппарата, но должен отметить, что по степени технологичности ему мало равных. Чтобы снять переднюю панель, нужно открутить 7 винтов и "морда" снимается сразу, не надо даже карманы открывать.

Итак, чтобы снять основную плату, нам надо открутить 3 винта с левой протяжки

3 винта с правой протяжки,

Снять одну из стопорных шайб с планки синхронного включения перезаписи (обычно я снимаю эту шайбу с правой протяжки), ну и про пасик счетчика не забыть.
Следующий этап - выкрутить единственный винт. расположенный по центру внизу блока индикации.

Снять большую пружину с левой стойки блока индикации

и не забыть как она там стояла. Говорю так, потому как сам поначалу при сборке не мог ее определить на место, я и нюхал ее, и лизал, и даже при наличии хвоста пытался бы ее нанизать на пятую конечность. Ничего не помогало, пришлось снять морду с другого Sharp GF-800Z. Честно скажу, мне было стыдно, но я не мог представить, что эта пружина просто надевалась на стойку.

Далее надо отсоединить провода от головок левой протяжки и голубой провод экрана

Справа надо снять одну колодку от  левой протяжки и две от правой, предварительно отогнув черный проволочный хомут, который удерживает жгуты проводов от попадания на рычаг записи.

Далее снять двухконтактную колодку питания с черным и красным проводом. Коль мы разглядываем этот участок, хочу отметить, что на переднем плане четыре подстроечных резистора для регулировки скорости дек как в обычном, так и ускоренном режиме. Хочу сказать, что их трогать не надо, даже если у вас скорость немного отличается. Сначала поищите проблемы в механике, и если там все ОК, только тогда крутите эти резисторы. Но я бы их трогал только в самом последнем случае, например, при замене движка, да и то, лучше сначала отрегулировать скорость на самом движке и только если это не помогло, только тогда касаться подстроечников. Дело в том, что нормальную скорость на слух вы выставите, а как быть с ускоренной? То-то.

Следуем дальше. Чтобы вынуть плату нужно выкрутить по два маленьких черных винтика с боков Sharp GF-800Z

и один (впрочем, я там встречал и 3 винта) сзади в батарейном отсеке.

После всего этого плата легко вынимается, ну разве что можно еще антенну отсоединить от тюнера, чтобы вытащить все наружу.
Вот этот дефект: болтающийся в холодной пайке разъем. Паяльник - единственное средство оперативного вмешательства; терапия, иглоукалывание и гомеопатия  тут не помогут.

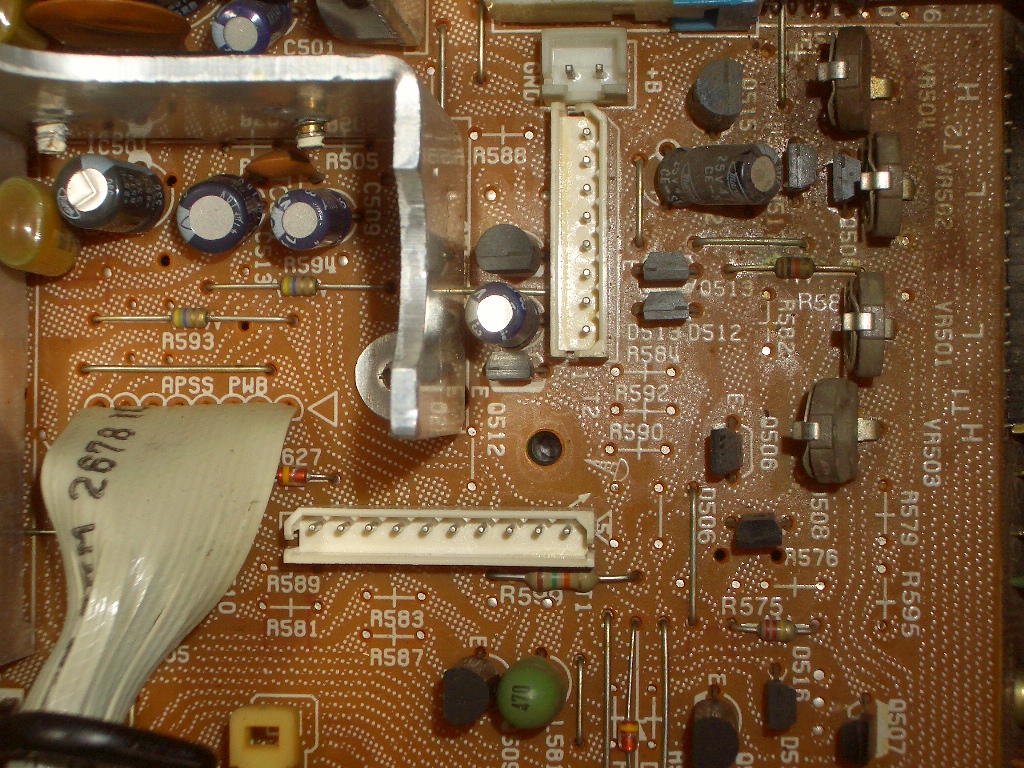

Ну коль мы вытащили всю требуху, можно посмотреть на все потенциально больные точки организма Sharp GF-800Z. Обратите внимание на резисторы R593 и R594. Если у вас не работают движки, с высокой вероятностью откинулись именно эти низкоомные резисторы, выполняющие функцию предохранителей. Народ их потом обычно закорачивает, правильно ли это, не знаю, вопрос философический, но движки начинают после этого работать.

Что еще можно сделать, когда у нас все внутренности открыты? Я для профилактики промываю наиболее часто работающие кнопки Radio и Tape, как правило всякие шорохи и другие неприятности в виде пропадающего звука после этого исчезают. Использую для этого WD-40 или другие подобные жидкости.

Очень частая болезнь аппаратов с возрастом - это шуршащие регуляторы громкости и Sharp GF-800Z здесь не исключение. Вот как они выглядят при ближайшем рассмотрении.

Так вот, для лечения шорохов и прочих звуков КАТЕГОРИЧЕСКИ (я достаточно понятно пишу об этом?) нельзя применять промывку типа ВэДешки или подобных жидкостей! Нельзя даже использовать машинное масло. Шорохи исчезнут, но ваши ползунковые регуляторы будут ходить очень туго, как будто они зажаты клещами. А все потому, что как ВэДешка, так и другие жидкости вымывают смазку ползунков регуляторов и после этого вам не удастся смазать их, как бы вы не старались. Поможет только полная разборка потенциометров, (с выпаиванием их, конечно, чтобы жизнь малиной не казалась), ну смазка этих ползунков. Иначе никак!
Так вот для борьбы с шорохами я изогнул скрепку, на конец ее помещаю маленький кусочек солидола или технического вазелина, просовываю в ее в регулятор громкости и стараюсь аккуратно смазать токопроводящие дорожки.

Что еще интересного можно увидеть в Sharp GF-800Z? Протяжки его, которые я считаю лучшими, потому как они никогда не доставляют никаких проблем. Левая с одной головкой

У нее есть соленоид для включения системы автопоиска

Вид с противоположной стороны

Правая аналогичная,  на ней нет никаких электромагнитов, но установлен рычаг включения записи.

Подбивая итоги, могу сказать, что Sharp GF-800Z один из лучших по звуку Шарпов, да и вообще магнитол такого форм фактора,  звучание не хуже его последователя Sharp WF-939Z, а некоторые считают, что он звучит даже лучше. По надежности и ремонтопригодности этот аппарат имеет мало равных себе, до любых деталей доступ очень удобен, все сделано очень грамотно. Да, его внешний вид довольно аляповат и вообще он смотрится как-то по простецки, дурацкая табличка с бесполезными блок схемами явно закрывала пустое место, но две полоски бегающих огоньков - это вам не одна, как у предшественника Sharp GF-700Z.

Его скошенная нижняя панель с эквалайзерами в то время нарушила каноны строгих прямоугольных аппаратов,

но 10-ти полосный эквалайзер, это вам не 5-ти полосный, как будто народ не выстраивал ползунки птичкой, сколько бы полос потом не придумывали хитрые маркетологи!

Но в ту эпоху новая модель Шарпа, как бы революционно она не выглядела, все равно находила свою армию поклонников, вот как высоко стояло имя фирмы. Это примерно как с автомобилями BMW последних поколений, какого бы уродца они бы не выпустили, все равно находились почитатели этой марки, приобретающие машины спорного вида, достойного разве что кульмана китайских дизайнеров.
Говорю так со знанием дела, так как немало в те времена перетаскал коробок с Шарпами от иностранных продавцов к отечественным покупателям за долю малую. Могу даже сказать, что вначале народ вообще и не знал о Sharp GF-800Z, была завезена в СССР сначала модель из Европы с индексом Sharp GF-800H с системой шумоподавления Dolby, и только потом пошел слух, что кто-то где-то у кого-то видел "Шарп с часами"! Часы, как пресловутый пистолет у Жеглова, перевешивали кучу аргументов типа Dolby, строгий дизайн и прочее. Это было круто!

Но ведь то были не только часы, это был ТАЙМЕР, правда вряд ли им кто пользовался, но это не так уж важно.

Да, было время. Чего-то я расчувствовался, и если вы вдруг увидите расплывающиеся буквы, то знайте, они поплыли от слез о моей ушедшей молодости. Вернее, о нашей молодости, так как все мы, двинутые на этих паровозах, которые никогда уже не будут бегать по рельсам, из того времени. Чужие по нашим тропкам не ходят, ну разве что примкнувшая молодежь в поисках заработка на перепродаже этих динозавров.
Что я буду делать с этим Sharp GF-800Z? Вставлю в рамочку и повешу на стенку.   Продам, конечно, сколько мне их собирать. Такая комплектация у меня уже есть, а места для него уже нет. Но кого-то и он порадует, музыкой или воспоминаниями, не важно. Главное, порадует.

Апдейт. Опыт приходит со временем, потому некоторые болячки, не охваченные в данном топике я осветил здесь. Там же приложено и видео разборки магнитолы.
