Sanyo M4500K. Почти геттобластер.

Этот аппарат попадал ко мне несколько раз, в большинстве случаев как нерабочий, причем характер поломок был всегда разный. Было все: и неработающие двигатели, и поломки протяжек, что-то было и по электрике, уже и не помню. Отчетливо помню только то, что разобрать мне его в первые разы было чрезвычайно трудно - тут не было простоты Шарпа или технологичности Тошибы. Как правило, аппараты Саньё очень тяжелы в ремонте. Тут надо и провода некоторые отпаивать, и подумать, как вынуть отдельные узлы или всё шасси целиком, короче, намучаешься с "Тремя Океанами". И тем не менее я считаю Санье самой магнитольной фирмой - такого разнообразия магнитол не делал никто.
Так вот данный конкретный экземпляр Sanyo M4500K попал ко мне вообще в виде супового набора или же, скажем, в состоянии гонщика "Формулы 1" после страшной аварии. Мой хороший знакомый купил его на рынке у торговцев б\у техникой в качестве почти рабочего: радио шипело, но не настраивалось по причине оборванного верньера; кассетная дека не работала якобы из-за отсутствующих пасиков, ну  и в придачу из двух каналов работал всего один. Но косметика была приличная, потому базарные барыги содрали с моего знакомого приличные деньги. Он же, придя домой, решил натянуть нить верньера сам и полез вовнутрь, плохо представляя, что это не просто магнитола, а Саньё! Короче, в результате его вмешательства мне была отдана на ремонт куча отдельных узлов с обрезанными проводами, поломанной платой, оторванными и разломанными регуляторами громкости и тембра, снятым кассетоприемником, кучей разных винтов и деталек от протяжки.
Я думаю, что экономически восстанавливать такой аппарат не имело смысла, особенно если не иметь под рукой образца, но образец то у меня был, да и аппарат Sanyo M4500K сам по себе очень даже неплохой, потому я и взялся за него.
Вот он в оживленном состоянии.

Раскручиваем. Вот такой вид под задней крышкой. Обратите внимание на красный и черный провод от блока питания, размещенного на задней крышке. Они припаяны. Если вам надо серьезно работать, то лучше отпаять и надписать место, куда они были припаяны, иначе потом будете долго гадать, куда их приспособить.

Чтобы вам не мучиться при разборке изобретенного велосипеда, привожу картинку со стрелочками  направленными на винты, которые необходимо открутить, чтобы  относительно безболезненно вынуть все шасси.

Единственно, можно вместо винтов, прикрепляющих стрелочные индикаторы к корпусу выкрутить один винт посередине между ними, тогда степень вашей свободы при ремонте будет ограничена только проводами этих индикаторов.

Хотите, отпаяйте их, хотите - оставьте так, но вот провода динамиков слева и 3 провода микрофона отпаивать придется по любому, без этого никак. Надпишите места паек, потом сильно поможет обратному процессу. Впрочем, мне попался и экземпляр Sanyo M4500K, у которого провода присоединялись к плате с помощью одиночных разъемов.

Шасси в перевернутом виде выглядит так.

Описывать ремонт протяжки с изготовлением недостающей пружины не буду, просто покажу, как все получилось.

Пружина была установлена вместо штатной и прекрасно поджимала деталь. Чтобы кронштейн шестеренки не слетал со своего посадочного места, вместо отломанного пластмассового фиксатора мною была вварена металлическая скоба.

Разумеется, как только все было собрано, среди винтов, прилагаемых к магнитоле, была обнаружена штатная пружина. Родное, понятно,оно всегда лучше, переустановил все заново.
Процесс одевания пасиков для краткости опущу.
Вместо порванной нити для ремонта верньерного устройства я использовал толстую синтетическую нить, такая точно не скоро протрется.

Многие боятся верньеров, на самом деле сложного в их натяжении нет ничего, надо просто слегка пораскинуть мозгами и включить логику. 10 минут и новый верньер готов.

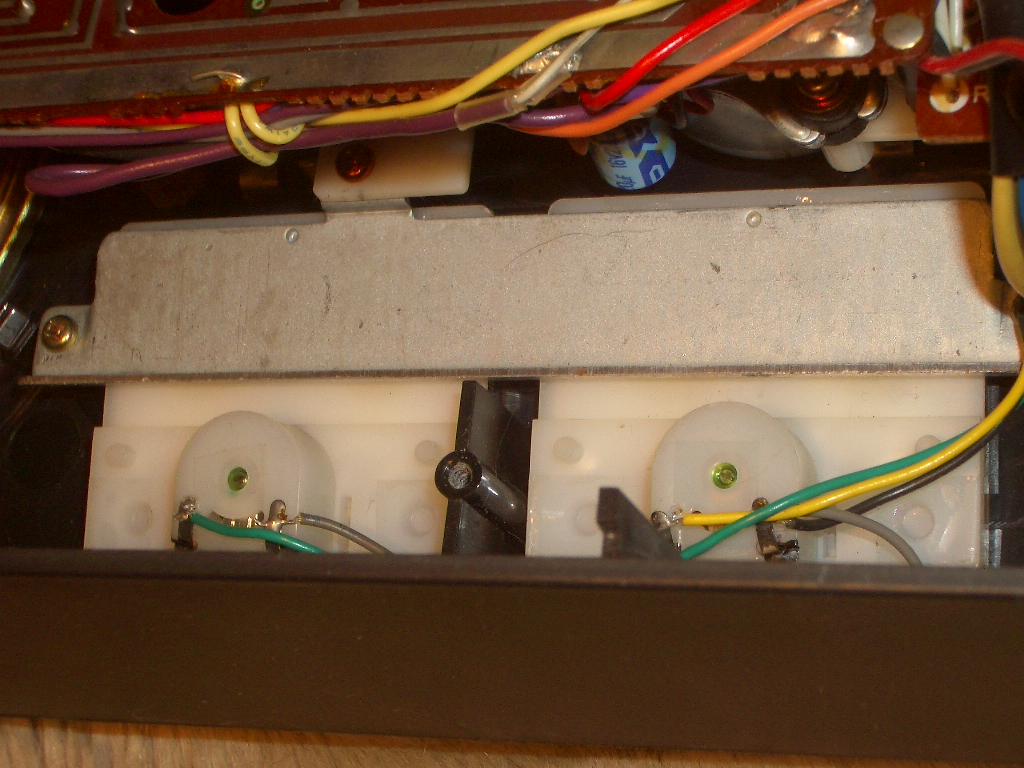

Много времени заняла замена изувеченных регуляторов.

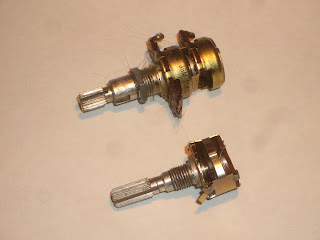

Найти регулятор громкости с коаксиальными осями не удалось, потому был куплен просто двойной регулятор. Да, не будет возможности регулировать баланс, придется обойтись без этого, зато удалось оживить магнитолу. Помучился и с установкой новых, их контакты были короче и не доставали до платы, пришлось их наращивать. Когда вырывали регуляторы, вокруг них поломали плату, пришлось выискивать обрывы и делать перемычки на дорожках. Плата на Sanyo M4500K двухсторонняя.
Перерезанные провода просто припаял по образцу и подобию исправной магнитолы, используемой в качестве эталона.

Это еще не все провода, там под фольгированной бумагой, используемой в качестве экрана была еще дюжина отсоединенных поводов.
Радио заработало, но его ранее перестроили на наш УКВ. На фото тюнер образца, на том, который я ремонтировал, стояли катушки с большим числом витков. Катушки заменил на новые с меньшей индуктивностью.

На образце, с которого я смотрел, тюнер был до 104 Мгц, это был Sanyo M4500KE, сделанный для Германии, поэтому я его подтянул подстроечником до 107 Мгц, большего без замены конденсаторов сделать не удалось. Катушку для сохранения нижней части 87,5 МГц пришлось сдвинуть.

 На ремонтируемом же Sanyo M4500K конденсатор на 15 пф ( на фото он слева от нижнего левого угла КПЕ) пришлось заменить на 8 пф, без этого попасть в диапазон 87,5-108 МГц мне не удавалось.
Аппарат работал только одним каналом, проблема была в оборванных дорожках, причем видимых повреждений не было. Вычислил по даташиту микросхемы питание УНЧа и с помощью тестера нашел два обрыва.
Кстати, УНЧ Sanyo M4500K сделан на двух раздельных микросхемах LA4112 без всяких радиаторов.

Чего мы там еще не осветили? Протяжку? Она железная, кондовая, но выходит из строя в основном по причине того, что всякие пластмассовые детальки на ней со временем иногда ломаются. Но всегда есть возможность при наличии фантазии и пары рук их починить.

Да, еще динамики. НЧ 12-го калибра, а может и 13-го, тонка грань между этими размерами.

Что интересно, ВЧ динамик бумажный, с блестящими пыльниками, которых практически не видно за мелко ячеистой проволочной сеткой черного цвета.

Итог моих трудов - практически полное оживление Sanyo M4500K.

А теперь немного о самом Sanyo M4500K в целом. На мой взгляд, аппарат очень красивый, причем как в серебристом варианте, так и в черном.
Как по мне, так черный даже и интереснее смотрится.

Стрелочные индикаторы добавляют ему шарма.

Вообще он весь такой солидный, тяжелый. Почемуя написал, что он почти геттобластер? Размером динамиков подкачал, ему бы 16 см диффузоры, он бы в цене сразу бы раза в два вырос.

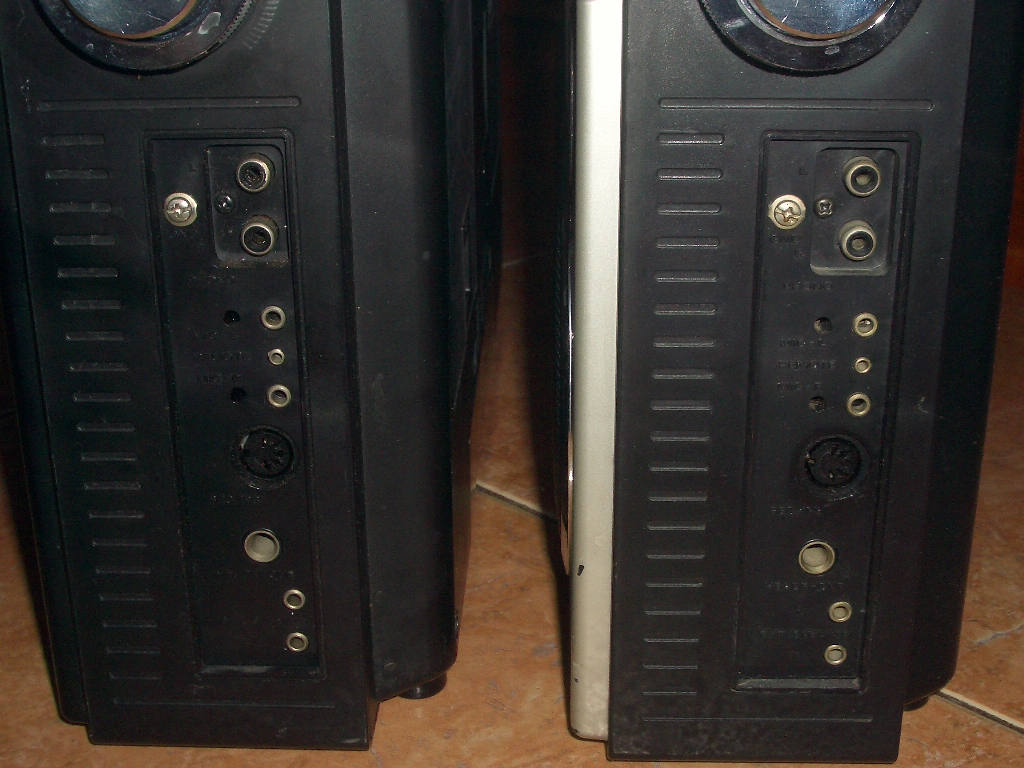

У него даже есть вход для виниловой вертушки, как полагается, с заземлением.

Черный вариант для Европы, на шкале 104 Мгц.

Все переключатели сверху.

Несколько фото его деталей. Кнопки протяжки.

Ручки регулировок.

Табличка сзади. У европейца больше информации на ней, потому и выбрал его.

Вот такой вот у нас Sanyo M4500K
