Sharp GF-9000H. Налево к красивым.

В принципе этот Sharp GF-9000H в очереди на обзор у меня не стоял, а стоял он среди своих собратьев в стенке, примелькавшийся и уже не вызывающий сейчас никаких чувств. Получилось похоже на "На улице идет дождь, а у нас идет концерт". И тем не менее, когда я его впервые увидел на картинке года четыре назад, то я подумал, вот до чего интересный аппарат: красивый, с двадцатыми динамиками, представляю, как же он здорово играет! Но цены на него в интернете были неадекватные, а просто так он мне не встречался. Однако года два назад мне повезло и он попал в сети ребят, промышляющих на польских барахолках. Поскольку на нем было клеймо "дефект", заключавшееся в неработающем канале, то цена, с учетом копытных моих коммивояжеров, была вполне сносная. Когда я заполучил его в руки, то выяснилось, что дефект заключался в сгоревшем НЧ динамике. С нашими рукастыми мастерами это уже зло не столь большой руки, потому за вменяемые деньги мне перемотали катушку динамика, причем диффузор не отклеивали, а наоборот, отделили магнитную систему и после перемотки катушки приклеили назад. По городу у нас примерно пять мастеров, кому можно без опаски отдать на ремонт динамики, но по цене-качеству равного Виталию я не вижу, одно слово, вернее, два - "золотые руки".
Принес динамик, установил, включил Sharp GF-9000H. Что сказать? Помните сказку про барона Мюнхгаузена, когда он разыскивал павлина, чтобы услышать райское пение? Нет-нет, магнитола не каркнула во все свое воронье горло, она играла, играла неплохо, но меня звук этот совсем не поразил. Так играет куча других магнитол. А потому этот Sharp GF-9000H просто перекочевал в стенку из других магнитол стоять просто экспонатом.

И вот недавно звонит мне Илья, говорит, что сподобился отнести свой Sharp GF-9000 или же его японский аналог Sharp GF-535, точно не знаю, черноморским мастерам по ремонту старой электроники. И нашли они там внутри его аппарата два поломанных переключателя, из за которых мотор деки постоянно был включен, ну и все время жужжал по это причине. А в соответствующих переключательных магазинах Черноморска таких переключателей нету (наивные люди!). Я мысленно представил Илью в виде несчастного с плаката "Помоги ",
прослезился и решил отсыпать из кулацких амбаров немного переключателей, хранимых как НЗ. Но эти переключатели бывают разных видов: длинные и короткие, левые и правые, а потому решил заглянуть в свой Sharp GF-9000H и посмотреть, какие же именно стоят там микрики. Ну и заодно вам показать, что изнутри представляет этот Шарп.
Ну главная его отличительная особенность, помимо больших размеров - это его выразительные глаза. Я об стрелочных индикаторах говорю, если кто не понял. Огромного размера, поднимающиеся от центра в стороны. Такого не упомню ни у кого.
К сожалению, конструкторы не догадались их подсветить, все таки это магнитола, дополнительный потребитель энергии для батарей не нужен, но я бы сделал на месте японцев подсветку от переменного тока. А в батарейном режиме уж пусть, так и быть, будут темными.
Народ колхозит помаленьку, ставит туда светодиоды, но в живую как это смотрится, я не знаю, важно, чтобы свет был рассеянным, а диодам это плохо удается.
Кстати, в режиме радио стрелки-то и не прыгают: левая показывает напряжение питания, а правая уровень сигнала.
Все основные кнопки и ползунки у Sharp GF-9000H хромированные, да вот только хром этот легко подвержен коррозии, на кнопках деки его поточила моль, образовались маленькие пятнышки. Я их подкрасил точечно серебрянкой, чтоб уж совсем в глаза не бросались, но они таки в жизни присутствуют.
Регуляторы громкости у Sharp GF-9000H просто шикарные: крупные и удобные.
Кстати, они и устроены непросто, чтобы не повредить поверхность двигаются на специальных проставках.

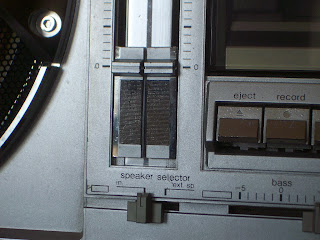

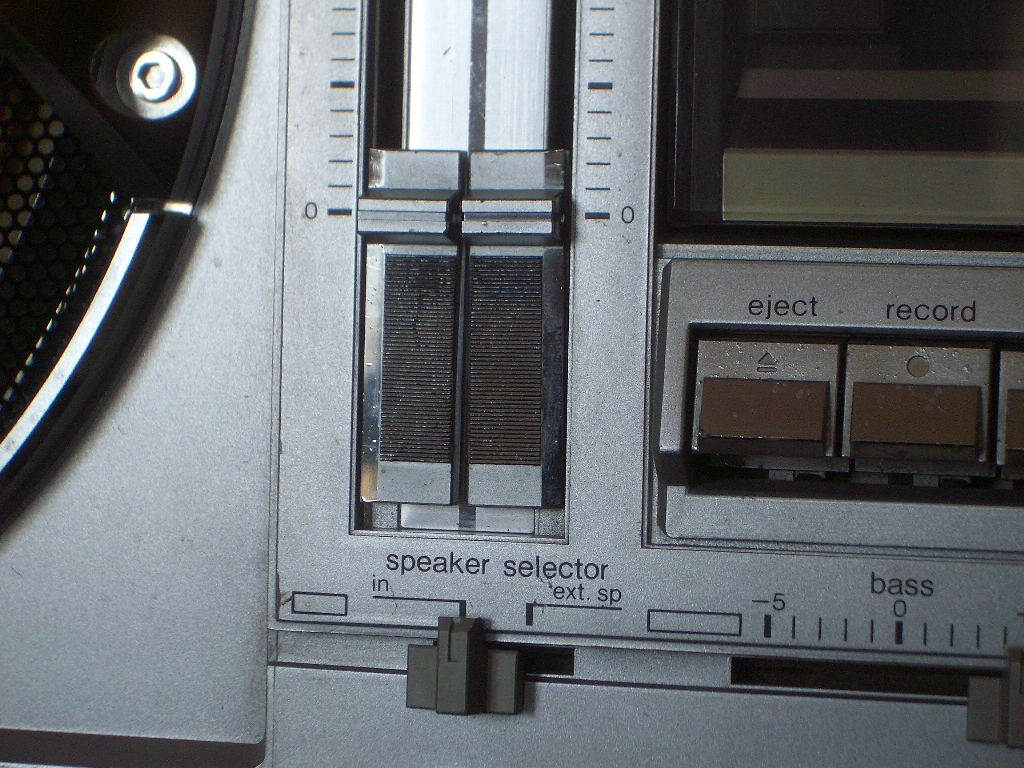

Движки регуляторов уровня записи поменьше, но тоже довольно солидные.
Зато регуляторы тембра какие-то маленькие и несерьезные.
Окошко кассетоприемника очень большое, через него видно почти всю кассету.
И вообще центральная часть самая красивая в Sharp GF-9000H.
Динамики по моде того времени украшены хромированными поперечинами.
ВЧ динамики тоже кажутся огромными,
хотя на деле это обычные 5 см пищалки.
Ручки настройки тюнера пропорционально размеру аппарата очень большие, на европейской серии их можно было бы ожидать просто пластмассовыми, как у других его ровесников по GF-серии с индексом H, однако они хромированные.
А вот шкала без особых изысков, она просто большая и все.
Кажется, в экстерьере я ничего более примечательного не забыл.
Открывается Sharp GF-9000H очень просто - выкручиваете 10 винтов сзади, снимаете все ручки и пожалуйста. Как видите, на передней панели, кроме динамиков и индикаторов ничего нет.
Динамики, хоть и большие,
но не особо мощные, всего 10 ватт.
Вот у этого НЧ динамика приклеена магнитная система. Вот я лично этого не вижу, а вы? По мне так классная работа. Браво, Виталий!
ВЧ типические для Шарпов этих лет.
Теперь смотрим вовнутрь тела. Каюсь, забыл снять общий вид нутра, но поверьте на слово, первое впечатление - пустота. Вспомнилось у Жванецкого. "Дурят нашего брата. Внутри средневекового рыцаря - наши опилки!" На счет опилок в нашем тридцатилетнем рыцаре, конечно, гипербола, но пустынность пейзажа несколько неприятно поражает.
Впрочем, наша цель - протяжка.
Но бегло посмотрим, что вокруг, тем паче, что особо и смотреть не на что.
Блок питания сиротливо примостился в углу.
Слева от протяжки находится УНЧ под одним большим радиатором.
Справа вверху тюнер. Тюнер как тюнер, сказать нечего.
Если снять протяжку, то под ней находится вся плата магнитофона.
Ну а теперь к протяжке.
Снимается она просто, только надо открутить 6 винтов. Цели разбора работающего механизма у меня не было, мне надо только узнать, какие там стоят переключатели. Поэтому смотрим обратную сторону.
Эти злосчастные переключатели находятся на зеленой плате с надписью Sharp.
Попытаюсь показать протяжку с разных сторон.


Всего переключателей таких три, из них какие-то два поломанных. Поэтому я пошлю на всякий случай все три, в крайнем случае два каких-то подойдут.
Итак, общее мое впечатление от Sharp GF-9000H вы уже наверное, почувствовали. Есть он хорошо, нет, тоже не смертельно. Да, красив, чего уж там.
Но если бы я сравнивал, например, с находящимся у меня Sanyo M-X920, то в один ряд я бы их не поставил. Тут уж Sharp GF-9000H налево, к красивым, а вот SanyoM-X920 к умным, без вариантов. По технической сложности это ягоды разных полей. Да и играет Sanyo, на мой предвзятый взгляд, получше, хотя динамики у них по размеру одинаковы.
Но как гласит эпиграф, мое мнение заведомо субъективно, потому решайте сами, что лучше, большие по 5, но вчера; или маленькие по 3, но сегодня. Впрочем, это из другого рассказа Жванецкого.
Вот такой японский продукт от компании Хаякава 1982 года выпуска.

Update небольшой.
Евгений Лапа предлагает слегка апгрейдить магнитолу:, убрать пару конденсаторов, которых нет на даташите микросхемы HA1392 и пару резисторов поставить на микросхему Долби. Вроде народ это делал и звук становился лучше. Как-нибудь по возможности попробую и вам доложу.
А теперь несколько благостных картинок напоследок.
