Sharp GF-7Z. Маленький и злой.

Голубой Sharp GF-7Z у меня появился очень давно, я его выменял на какую-то селедку Sanyo. Он не был безупречным, у него отсутствовал один переключатель, это, конечно, полбеды, но хуже было то, что был отколот небольшой кусок плексигласа на шкале, кусочек этот действительно был маленький, но как исправить этот дефект, я не знаю. Но несмотря на некоторые недочеты, я еще тогда увидел, что Sharp GF-7Z намного более интересный аппаратик, нежели, казалось бы, точно такие Sharp QT-12 или QT-27. Вот по оснащенности и по всамоделишности я бы его сравнил бы скорее с Sharp QT-70 или Sharp QT-77, это магнитолы, скажем так, одной крови.
Я недавно сетовал, что барахолка перестала давать свои плоды, однако вчера один из ее завсегдатаев, абсолютно бескорыстный человек и альтруист, подвел меня к своему знакомому и сказал, что вот это человек, у которого есть Sharp. Действительно, хозяин оказался бывшим военспецом и помотался в советское время по Ближнему Востоку. На честно заработанные чеки он приобрел в "Березке" Sharp GF-800Z, который практически не использовал и сумел сохранить в девственном состоянии, жалко коробку с наклейкой недавно выкинул. Но еще в те времена заграничных командировок он приобрел в Сирии Sharp GF-7Z, который тоже решил продать. Я договорился подъехать вечером и забрать магнитолы. На счет Sharp GF-800Z у меня еще были некоторые сомнения, так как первоначально запрашиваемая сумма была не совсем скромная, но по Sharp GF-7Z цена укладывалась вполне в мой заранее установленный норматив, эту сумму мне было не жалко отдать за одного из ярких представителей любимых мною малышей. Сначала я выкупил Sharp GF-7Z, а потом уже в беседе с хозяином порекомендовал опустить цену на 800-й, посоветовав ему не жадничать в нынешних условиях войны и кризиса. Тут вмешалась его жена и сказала, что коль я назвал эту цену в качестве эксперта, то не хочу ли я его купить за эти деньги сам. Я еще раз осмотрел Sharp GF-800Z и не найдя никаких изьянов, его приобрел. Модель востребованная, состояние отличное, а фактически он просто новый, не потеряю на нем точно, а быстрее всего и получу дополнительный профит. А не продам, так пусть стоит, последнее время я начинаю склоняться к тому, что привередливые покупатели, которые ищут идеальное или близкое к нему состояние, таки правы. Вещь должна радовать, а не вызывать тоску или грусть. Восьмисотым здесь я никого не удивлю, а вот про Sharp GF-7Z я еще не писал. Вот он у меня в двойном экземпляре.

Состояние красного экземпляра было хорошее, видно было, что вещью пользовались аккуратно, машинка стояла на кухне и несколько покрылась жировым налетом, но не очень сильно. Хозяйственное мыло эту проблему решает легко. При покупке я включил Sharp GF-7Z, кассет у хозяина уже не было, но протяжка работала. А вот радио в режиме играло плохо, многие станции не ловились, шел сильный шум и срывалось Стерео. Но нет таких задач, которые были бы не по плечу большевикам, что-что, а тюнер-то мы наладим.
Принес и отмыл Sharp GF-7Z.
В чистом виде, да еще в красном цвете он весьма хорош. Старая школа, хрома было не жалко, нутро все металлическое.
Крышка кассетоприемника очень большая, размером со всю шкалу приемника.
Динамики двойные, глупо было бы на таком формате ожидать бумажных пищалок, маленькие пьезо высокочастотники по бокам.
С боков приделаны металлические петли под ремень. Ремня мне не досталось, может он шел как дополнительная опция. Под основной ручкой настройки тюнера есть точная подстройка на короткие волны, эта подстройка есть и на европейском варианте с одним диапазоном КВ, на 940-м Шарпе такого нету.
Три ручки регулировки звука, раздельных тембров нет.
Кнопки управления декой крупные, не промахнешься.
Четыре переключателя слева, правый переключатель на европейской версии Sharp GF-7H тоже на три положения, но вместо дополнительного входа там сделали Sleep Timer. За что так обидели европейцев, не ясно, вряд ли они больше азиатов любили засыпать под музыку.
На левой стороне находятся разъемы выхода, два (!) джека для наушников и штекер блока питания.
 А аудио входы находятся сзади, над микрофонными входами.
Ну а слева от них присобачили переключатель диапазонов тюнера, так вообще-то проще было.
В левой части под крышкой кармана находится кнопка поиска песен и 5 светодиодов,
которые объединены, как потом увидите, в одну матрицу.
 Эти светодиоды просвечивают сквоз прозрачный фрагмент крышки кармана.
Больше интересного в экстерьере я не обнаружил ничего, потому раскрутил магнитолу.
Все до боли традиционно и знакомо, без всяческих сюрпризов.
Основные динамики.
На передней панели привлекла мое внимание система открытия кармана.
Как оказалось, рычаг там двойной.
Теперь к основным узлам.
Если вы ищете блок питания, то зря, его там нет, места не нашлось даже для маленького плоского трансформатора.
Блок питания у Sharp GF-7Z выносной, аппарат действительно предназначен для того, чтобы его носить на пикники, вечеринки и проч.
Как видите, он совсем немаленький, да и вес у него приличный, зачем таскать лишние тяжести, вес батарей плюс вес блока питания в сочетании с железным нутром Sharp GF-7Z сразу заставляет вспоминать закон всемирного тяготения.
Блок питания снабжен 2 метровым шнуром, что весьма удобно. Но вот провисание на розетке из за своего веса эстетичным не выглядит. Такую конструкцию очень легко ненароком зацепить с малоприятными последствиями.
Возвращаемся к самому главному герою. В левой части УНЧ с крошечным радиатором. Так как мне отдали инструкцию со схемой, то могу сообщить, какая там на выходе стоит микросхема, не заглядывая под пластину радиатора. Микросхема LA4192.
Над УНЧем стоит плата с четырьмя переключателями, хвостовики которых очень легко ломаются.
В правой части тюнер.
В центре лентопротяжный механизм. Вот оно, железо!
Как бы ничего нового в протяжке я не увидел, но мне она понравилась какой-то своей монументальностью.
 А соленоид системы APLD просто вообще огромный!
Я вставил кассету и включил деку, лента проигрывалась и даже работала система поиска песен. Однако автостоп почему-то не работал, в отличие от голубенького Sharp GF-7Z, где механизм автостопа по окончании ленты работал как часы. Он тут простенький, автостоп, нажимного типа. В принципе, можно было бы и не морочиться с автостопом, кто и когда будет проигрывать кассеты, но ноблесс оближ, если я не буду это делать, то что я вообще делаю на этой странице? Пришлось разбирать дальше и вытаскивать протяжку. Проблема явно была с другой стороны.
Переворачиваем.
Придется снимать заднюю панель, она крепится на трех винтах, так вот нижний маленький я еле открутил! Снял тонвал с маховиком.
При ближайшем рассмотрении узла стала понятна причина, смазка высохла напрочь и та деталь, которая должна была свободно двигаться, просто приклеилась к другой.
Пару раз брызнул аналогом ВэДешки, немного подвигал детали одну относительно другой и проблема исчезла. Да и что могло быть другого, аппарат в прекрасном техническом состоянии, самоделкины вовнутрь не лазили, все с ним было хорошо и даже пасики были в прекрасном состоянии.
А вот чтобы решить проблемы тюнера, пришлось вынимать шасси из пластикового корпуса. По другому к деталям  его не долезешь. Вот, похоже, и причина плохого приема, клеммы антенн не прикручены к самим антеннам.
Как так могло получиться, если вовнутрь никто не лазил? Вероятно, сзади были вывернуты винты и сняты антенны, а потом их вставили назад вовнутрь, но прикрутить клеммы снаружи просто невозможно. К тому же хвостовики антенн вставили неправильно, у них там вырезы под стойки не одинаковые, один больше, другое меньше. В результате антенны прикрепили так, что они стояли под наклоном. Пришлось все переделать, это нетрудно.

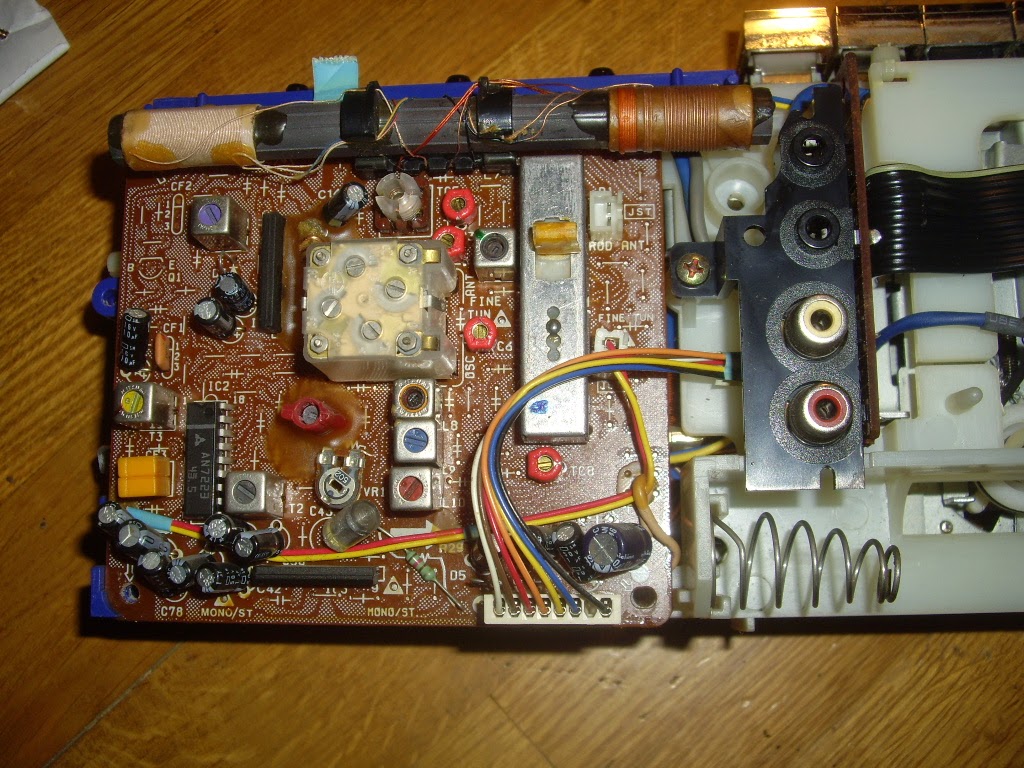

Тюнер. Он вполне обычный. Потому и проблема со стереоприемом должна была решиться легко. Я покрутил подстроечный резистор стереодекодера и ничего не произошло.
Пошатал ротор подстроечника, может быть там плохой контакт, но это эффекта не дало. Благо дело, схема была, замерил соответствующую ножку микросхемы TA7343P, на ней было напряжение, соответствующее моно режиму вне зависимости, в каком положении находится переключатель Моно-Стерео. Не могу сказать, что прямо сразу догадался, что причина все таки в подстроечнике, но после исключения других возможных причин, понял, что все дороги по прежнему ведут в Рим. У подстроечника на 5 ком исчезла проводимость между выводами и резистивными дорожками. Я нашел абсолютно такой же подстроечник у себя в деталях, которые выпаивал с другой техники, и у него была та же беда! В общем, пришлось ехать покупать на радиорынок подобный, в принципе у меня было несколько других подстроечников иной конструкции, но не хотелось колхозить, в таком аппарате должно быть все прекрасно: и лицо, и одежда, и душа, и мысли, и подстроечник, конечно.
Над тюнером три регулятора звука, они в прекрасном состоянии, как пишут некоторые продавцы, в аппарате ничего не шуршит и не скрипит. Ну и лезть туда не будем.
Пока шасси вытащено из корпуса, могу показать остальную его заднюю часть, но там ничего интересного нет.
Обратная сборка, поверка, фотографирование и отправка на хранение, надеюсь, долгое, такие аппараты я люблю.
А голубой поедет, скорее всего, к Илье, ему нужен аудиовход, но его белый Sharp GF-7H им не обладает. Когда приедет ко мне белый Шарпик, я его тоже сфотографирую и фото с его особенностями размещу здесь.
Обещанный апдейт.
В основном будут фото приехавшего европейского Sharp GF-7H на фоне азиатов.



 Почему европейцев лишили аудиовыхода, не могу найти внятного ответа.
  Line in против Sleep

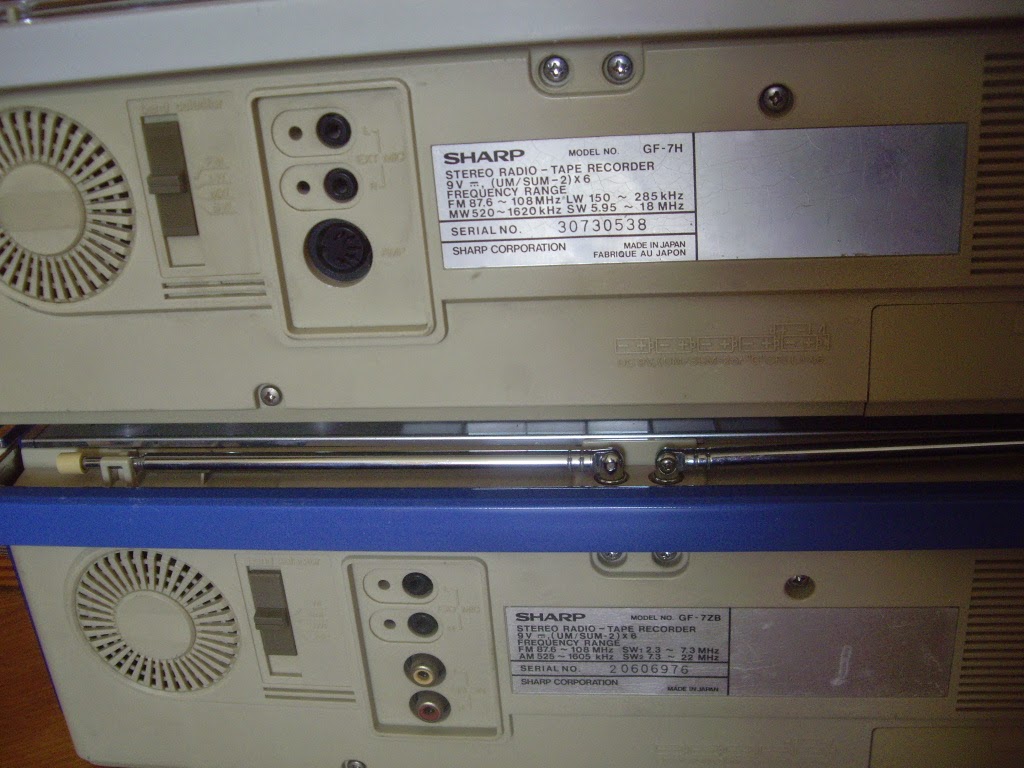

 Аудиовхода, как такового, тоже нет.
 Диновский разъем европейца,
не очень удобный на фоне RCA штекеров.
  Три цвета.
