Sharp GF-777. Замена магнитных головок и прижимных роликов.

Многие люди, приобретая аппаратуру, хотят, чтобы все, что можно сделать превентивно на будущее, было сделано сейчас. Ну скажем, тем головам еще ходить и ходить, а роликам прижимать и прижимать, но нет, народ хочет их заменить здесь и сейчас, мои аргументы, что не боги горшки за вами выносят, это сделать легко самому тогда, когда ресурс деталей действительно подойдет к концу. Но нет, это же потом надо будет делать самому, а тут все как бы и в цену включено уже. В общем, аргументы "я вам тут запчасти положу, вы там сами по мере необходимости поменяете" в таких случаях не прокатывают. Это же целое дело, разобрать аппарат, что-то открутить, что-то отпаять, потом припаять, прикрутить, вы что, это же сложно и скучно, а у нас руки не для скуки, да и сердца чем-то заняты, в общем "сделайте нам красиво". Что могу сказать? Дорогу осилит идущий, особенно, если у него есть карта, ну а простейший сервис сделает нормальный рукастый мужик, а если у него будет и пошаговая инструкция, то и вообще будет все неплохо. Вот такой краткий курс истории ВКП(б) я и решил написать, чтобы каждый человек, вооруженный паяльником и парой отверток мог бы сделать эти нехитрые манипуляции. Ну а для примера берем Sharp GF-777. Вот он перед процедурами.

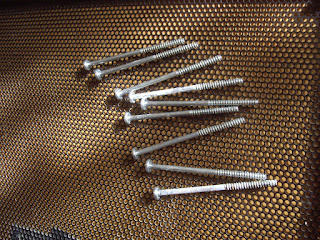

Отвинчиваем 9 болтов сзади и снимаем заднюю крышку. Отсоединяем два антенных разъема и один разъем от блока питания.

Снимаем маленькие насадки на переключателях и все ручки. Насадок должно быть 10 (это для модели 777, у других количество  может быть другое). Туго сидящие насадки можно снизу аккуратно поддеть пинцетом, предварительно подложив под него ткань, чтобы ненароком не испортить поверхность магнитолы. Шесть маленьких хромированных ручек могут сидеть туго и не сниматься. Не используйте для этого плоскогубцы, лучше потом, когда у вас будет откручено все шасси, вынуть его легкими рывками, эти ручки соскочат с осей сами.

Начинаем откручивать винты, которыми прикреплено шасси к корпусу. Слева откручиваем правый микрофон и выключатель магнитолы.

Там всего три винта. Обратите внимание на металлический прижим верньера. На некоторых моделях я его не встречал, то ли его удаляли за ненадобностью "кулибины", то ли сама фирма Sharp сочла его излишней деталью. В общем, иногда его и не было вовсе.

Вывинчиваем винт правее тюнера под прорезью ручки для переноса аппарата..

Внизу откручиваем винт, держащий  усилитель магнитолы.

Ниже снимаем металлическую планку, прижимающую разъем для наушников и два микрофонных разъема к корпусу.

В правой части, если смотреть сзади на магнитолу, шасси крепится к корпусу мощным винтом, таким, какими прикручена задняя крышка ко всему аппарату. Вывинчиваем его, на этом винте должна быть шайба Гровера.

Снимаем разъем с ревербератора.

 Отгибаем черную петлю и высвобождаем провод разъема.

Смотрим, как к прикреплены к усилителю разъемы от динамиков. Кто обладает плохой памятью, рекомендую сфотографировать, хотя и так все понятно.

Снимаем два разъема с УНЧа, колодки у них одинаковые, длина проводов только разная. Отгибаем черные петли и высвобождаем провода разъемов.

Все, больше ничто не должно держать шасси в корпусе. У вас должны быть сняты вот такие винты.

Если вы уже сняли все ручки спереди, то шасси легко вынимается из корпуса.

 Переворачиваем шасси лицом к себе.

Фронт наших работ находится на протяжке.

Сначала делаем левую протяжку. Это не догма, можете начать и с правой, просто рекомендую все работы выполнять последовательно на одной протяжке, чтобы всегда можно было подсмотреть, как должна стоять та или иная деталь на исправном узле.

Нам необходимо открутить блок с кнопками. На левой протяжке он крепится слева тремя винтами (два маленьких и один большой), а справа одним маленьким. Запомните или сфотографируйте, как они стояли, рекомендую не надеяться на свою память.

Снимаете блок с кнопками деки.

Сейчас у нас образовался легкий доступ к головке и прижимному ролику. Снимаете стопорную шайбу с прижимного узла с помощью тонкой отвертки или кончика ножа. Постарайтесь сделать так, чтобы она не улетела куда-нибудь в дальний угол комнаты. Она не Карлсон, может и не вернуться. Потом, не найдя ее, вы конечно блестяще сможете выйти из положения, прикрутив какую-то проволочку, но родной шайбой все же делать это сподручнее.

Снимаете узел с прижимным роликом. Пружина из тонкой проволоки у вас остается на оси.

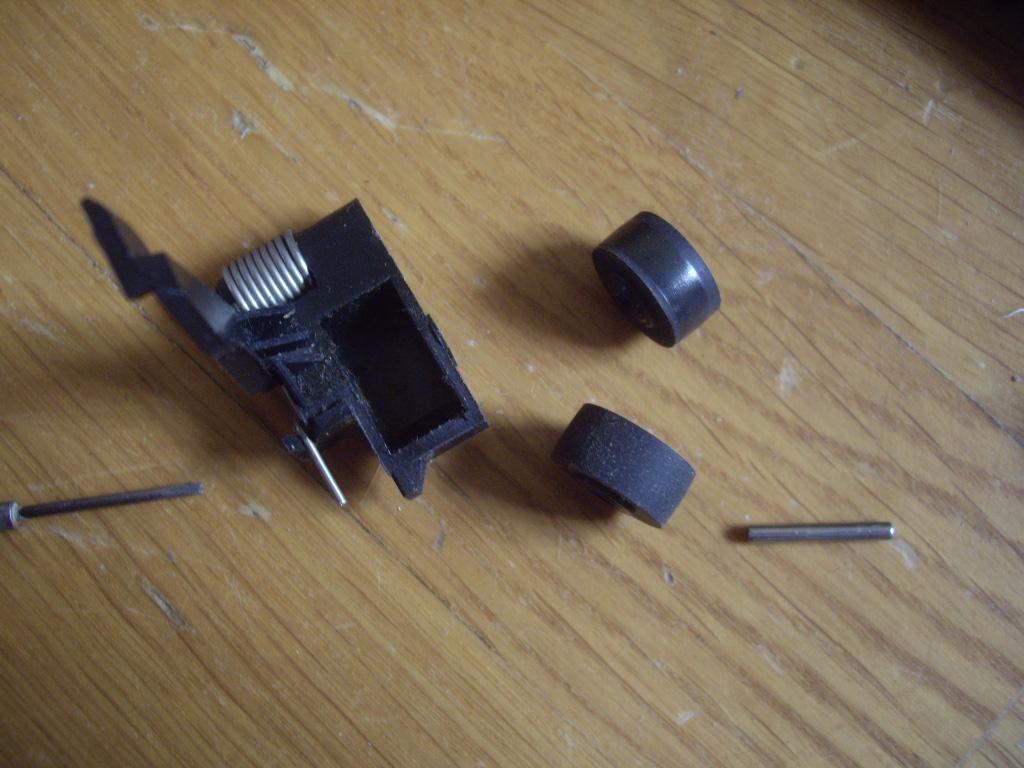

Я выбиваю или же выталкиваю ось ролика из узла с помощью тонкой отвертки, подложив под узел втулку. Можете использовать для этого гайку или что-то еще.

Ось, как правило, выходит очень легко. Меняете ролик на новый и вставляете ось на свое место.

Устанавливаете узел с прижимным роликом на протяжку и заводите концы пружины на свои места. Если не ясно, как стояла пружина, смотрите на соседнюю деку. Одеваете стопорную шайбу на место, стараясь, чтобы она при этом снова не улетела куда-то. Для этого ее лучше придерживать пальцами при посадке на ее место.

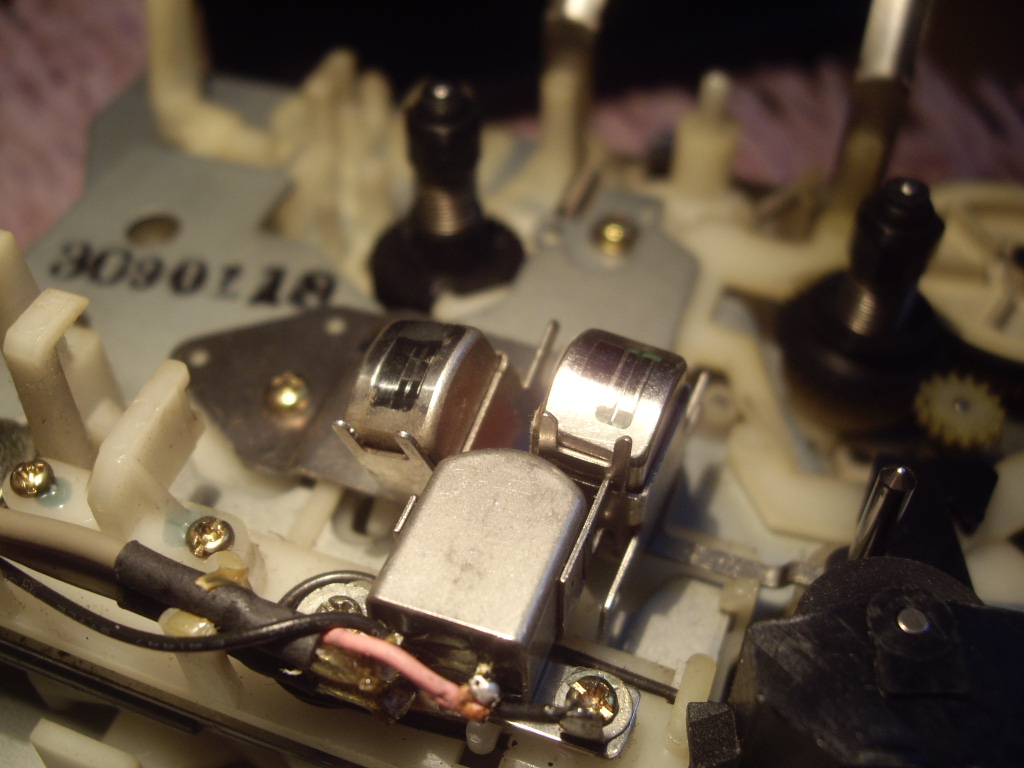

Замена головки. Смотрите, как припаяны провода, фотографируете, если есть необходимость в этом.

Особо ошибиться трудно, но все же.

 Чтобы не мешал черный провод при процедуре паяния, его желательно открутить.

В принципе можно открутить всю голову и тогда отпаивать провода от старой головки и припаивать к новой навесу, но намного удобнее делать это, когда головка зафиксирована. Настоятельно рекомендую конец провода держать пинцетом и не перегревать, потому как изоляция с провода расплавляется и легко слезает, обнажая голый провод. В общем, паять желательно быстро.

Я припаял на место старой головы сендастовую головку советского производства.

Родная голова в принципе еще могла бы работать долго, особенно с учетом того, что сейчас при использовании таких винтажных аппаратов все же чаще работает радио, нежели магнитофоны.

Но выработка на родной голове довольно большая, а сендастовая головка, думаю, что переживет и нас. К тому же пока в наших краях сендастовые головы найти не проблема, стОят они не дорого и стоЯт долго.

Прикручиваем блок кнопок первой деки и переходим ко второй. Блок кнопок второй деки прикручен слева одним винтом вверху,

и одним винтом внизу.

Справа он прикручен тремя винтами,

 большой винт в центре, по бокам два маленьких.

Снимаем блок головок. На второй деке все то же самое, что и на первой.

Повторяем процедуру с прижимным роликом и головками, никаких особенностей тут нет.

Настройка головок проста. Правый винт головки прикручивается наглухо к основанию, а левым регулируем наклон головки. Я подключаю к шасси разъем от блока питания, в гнездо вставляю штекер от наушника и выставляю головку по максимальному уровню высоких частот. Можно эту процедуру сделать и после сборки, но в открытом виде намного удобнее.
Сборка магнитофона в обратной последовательности. Из особенностей, на которые хотелось обратить и о которой я каждый раз предупреждаю, не убейте резьбу при прикручивании задней крышки. У двух третей встречавшихся мне аппаратов как минимум в нескольких отверстиях резьба убита и потом там винт держится очень слабо. А дела всего-то при установке винта прокрутить его на пол оборота назад, поймать старую резьбу и после этого закрутить винт.
Вся процедура приготовления блюда заняла у меня порядка полутора часов, в общем приятного аппетита тому, кто решится повторить, как говорится, кушайте и не обляпайтесь.

Апдейт. Почему я не проверяю и не делаю запись на магнитолах? Да потому, что среднестатистический ее обладатель нуждается в этой функции не чаще, чем среднестатистическая бабушка в презервативах с ароматом клубники. Что вы там собрались писать?  Делать фонограмму с эфира? Переписывать с кассеты на другую кассету? Вы еще мне скажите, что хотите делать это на удвоенной скорости. Помилуйте, эпоха ушла, как бы по ней не ностальгировали, в одну реку не войдешь дважды. Писать на кассету, это как подкрашивать седые волосы в надежде моложе выглядеть или же зачесывать волосы с одной стороны лысины на другую. В общем, найдите себе более интересное занятие. ИМХО, конечно.
