National Panasonic RX-5180F vs Panasonic RX-5180LS

Принесли как-то на ремонт National Panasonic RX-5180F, он хрипел на FM, ну и были еще какие-то мелочи. А в коллекции у меня уже давно находится  Panasonic RX-5180LS. Вот и решил сравнить, что у них одинакового и чем они отличаются. Свой аппарат я купил давно, одним из первых, меня в тот момент поразил вес малыша, было ощущение, что его отлили из чугуна. Тогда я еще не знал, что бывают еще более тяжелые магнитолы типа Sanyo M-W25K, равных по весу тому аппарату я сейчас и не припомню, но по удельному весу на единицу объема Panasonic RX-5180LS меня тогда он удивил. Сейчас не поленился и пошел взвесил его, вес 2,6 кг. Вроде и не много, но в руке чувствуется. Во всяком случае в качестве гантели вполне сойдет. А еще лучше использовать сразу два.

Однако шутки отодвинем в сторону и давайте сравним их. Визуально кроме надписей они ничем не отличаются. Ну так ничего удивительного, фактически один и тот же аппарат, просто сделан для разных регионов. Понятно, что они отличались диапазонами тюнера, как всегда европейцам устанавливали диапазон длинных волн, в Азии напротив предлагались два коротковолновых диапазона. На обоих аппарата установлены ручки точной настройки, обычно для Европы многие фирмы этого не делали.

Но если посмотрим с левого торца, то отличия становятся несколько более заметными.

На азиатском National Panasonic RX-5180F четыре тюльпана, у Panasonic RX-5180LS только один DINовский разъем.  Вроде бы и нет большой разницы, ну если не считать удобства подключения. Однако это не совсем так.

Присмотревшись внимательнее, можем увидеть, что правый переключатель у National Panasonic RX-5180F на три положения, а у Panasonic RX-5180LS только на два.

Да, к азиатской магнитоле можно подключать внешний источник, европеец этой радости лишен. Понятно, что можно самому вывести вход для дополнительного устройства, но сколько мороки связано с этим. Ну и вставлять дополнительные тюльпаны - та еще работа!

Кстати, обратите внимание, вверху боковой панели у обоих аппаратов есть выключатель светодиодного индикатора, если вас раздражают мигающие красные огоньки, вы можете их выключить. Или же наоборот, включить.

Справа тоже есть пара светодиодов, настройки тюнера и Стерео режима.

В принципе, можно перейти к ремонту и заодно посмотреть, что внутри National Panasonic RX-5180F. Аппарат был с инструкцией.

Технические характеристики не впечатляющие, но вполне пристойны для маленькой магнитолы.

Присутствовавшая схема облегчила ремонт магнитолы.

Поскольку мне нужно было добираться до обратной стороны платы, пришлось вынимать протяжку. С ней все хорошо, механизм без проблем.

Обратная сторона протяжки. Что интересно, провода от головок присоединены к плате с помощью разъема, но питание движка припаяно прямо на плате. Такую особенность я встречал и на других моделях фирмы National Panasonic.

Тюнер. Если показать его опытному мастеру, он сразу скажет, что это произведение от Matsushita. Есть у фирмы свой стиль, я не знаю, как его описать, но он свой.

Участок платы под протяжкой.

Под длинным переключателем Запись-Воспроизведение установлен разъем, назначение которого я не понял, во всяком случае кассетная дека к нему точно не подключается.

Левей находится усилитель, какая микросхема под радиатором, я узнал из инструкции.

Судя по схеме там LA4126.

Под тюнером плоский трансформатор, если его сжечь, то поискать такой придется, думаю, что позиция дефицитная. Не каждый трансформатор туда войдет, разве что тор.

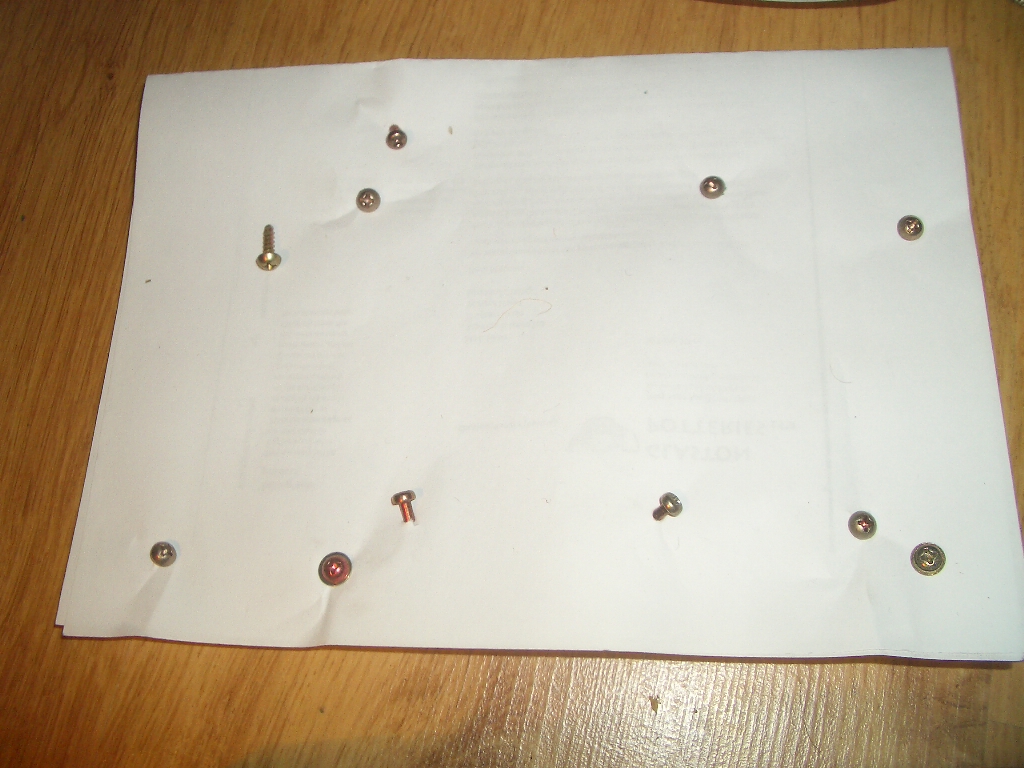

Чтобы вынуть плату, придется открутить более десятка винтов.

Тогда появится возможность добраться до обратной стороны платы.

Ремонт тюнера заключался в замене умершего конденсатора в цепях промежуточной частоты.

Аппарат ожил и запел без искажений. Все довольны: я решил кроссворд, хозяин обрел исправную вещь.

И через некоторое время выставил ее на продажу. Но это уже к делу не относится. Мой то аппарат по прежнему у меня.

Позывов с ним расставаться я у себя не наблюдаю.

Апдейт. В отзывах написали, что как-то слабенько осветил внутренности магнитолы. Решил исправиться и показать еще некоторые узлы.

Общий вид в открытом состоянии.

Протяжка с лица.

Динамик.

Регуляторы звука.

Ну и пару повторов с других ракурсов.
