Sanyo M 9975K. Когда снаружи хорошо, а внутри не очень-то

Прислали на ремонт Sanyo M 9975K, видал когда-то такую же на блошином рынке, но эрекции она у меня не вызвала, в переносном смысле, конечно. Средний класс аппаратуры, хотя и неплохой аппарат. На те года так и вообще хороший, особенно если с нашими аппаратами сравнивать. Хозяин возжелал вытянуть эту Sanyo M 9975K по максимуму, в списке дефектов указал также отсутствующий пасик на счетчике и утерянную крышку батарейного отсека. Ну счетчик-то вещь не мудреная, а вот как я мог крышку восстановить - для меня загадка.
Но и другие дефекты, касающиеся протяжки и тюнера, как потом оказалось, легкими не были.
Спросил нового владельца, что побудило его купить сей аппарат? Хороший внешний вид, сообщил мне он причину той негоции. Вот так вот трупы и покупаются.
Но сейчас эта Sanyo M 9975K еще не молодая девочка, но точно уже не труп. Если положить два полных дня на ремонт, то иногда удается оживлять мертвецов, просто иногда из них вместо воскресшего Лазаря могут получаться зомби. Надеюсь, что данное Sanyo M 9975K таки стала живым аппаратом.

Сначала покажу внешний вид, а потом уже заглянем вовнутрь.
Вид с верхнего ракурса.

Ручки и переключатели, первые в хроме, вторые из крашеной пластмассы.

Бесхитростные клавиши кассетной части.

Справа громкость (большая) и баланс. Огромная черная кнопка AMSS нажимается с приличным усилием.

Слева от шкалы пара "бегущих огней" и светодиод Стерео. Огоньки прыгают в зависимости от уровня громкости, а не от величины сигнала.

Справа под шкалой 7 светодиодов системы поиска AMSS.

Сама шкала выглядит так.

Кассетная часть.

НЧ динамик, реальный размер его 12 см, но смотрится он намного большим, нежели на самом деле.

А вот ВЧ динамик правильный, бумажный, с пыльником.

С левого бока входы и выходы, нижняя кнопка Edit.

Справа ручка настройки тюнера и ручка точной настройки на КВ диапазонах. Они уже в отличие от верхних крутилок не хромированы.

Ниже переключатель AC/DC и разъем для внешнего 12 вольтового питания.

Шнур не съемный, прячется в верхнюю нишу над батарейным отсеком. КБО утеряна.

Внутри. Передняя панель с динамиками.

Общий вид остальной магнитолы Sanyo M 9975K.

"Стеклянная" протяжка. Она не работала, оказалось, что тот, кто ее ремонтировал ранее, собрал неправильно.

Металлическая лапка между подкассетниками, как оказалось, была заправлена выше детали автостопа, а должна была располагаться ниже.

На первый взгляд протяжка не очень сложна, но это обманчивое впечатление.

Вот ее вид сзади. Система автостопа здесь работает в зависимости от вращения подкассетника.

В одном из углов над маховиком куча пружин.

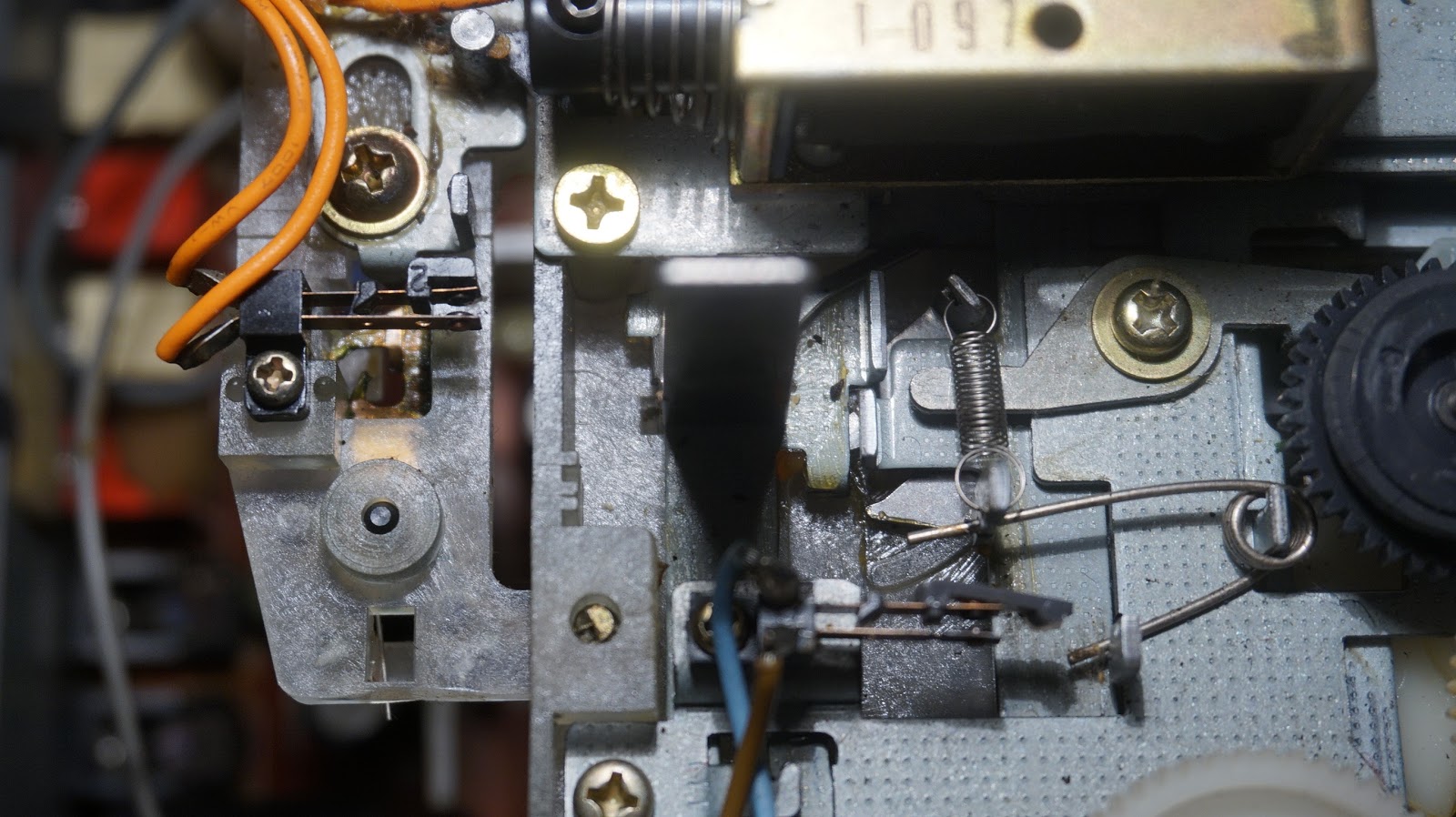

На протяжке расположены 4 контактных группы.

Каждая контактная группа имеет пластмассовый изолятор.

Это сделано для того, чтобы металлические рычаги протяжки, которые соединены с массой аппарат, не коротили напряжение на контактных  группах.

Один из изоляторов отпал и потерялся. Пришлось сделать самодельный из пластмассы.

Переходим к электронным платам. Блок усилителя низкой частоты.

На радиаторе две микросхемы BA532.

Тюнер. На первый взгляд все так вроде бы и нормально. Но фактически принимаемый диапазон 73-63 мГц явно не соответствовал шкале магнитолы.

Значит, в аппарат лазили и не в том смысле, что раскурочили его почем зря. Кто-то целенаправленно поменял частоту приема тюнера.

Катушки этого Sanyo M 9975K мало того, что расположены в неудобных местах, намотаны плотно виток к витку, так еще и были залиты чем-то в виде клея "Момент" или БФ-6.

Принципиальной схемы на Sanyo M 9975K я не нашел. Опущу промежуточные операции, но все же мне удалось перестроить тюнер на  87,5-108 Мгц.

Перестроил как сам гетеродин, так и входной контур. Но так как я настраивал тюнер со снятой шкалой, оказалось, что его стрелка двигалась не на всю длину шкалы, а не доходила пару сантиметров до правого края.

Оказалось, что так как на шкиве ручки настройки тюнера было намотано целых 6 витков  вместо обычных трех, то нитка в правой части шкалы перехлестывалась с остальными витками и блокировала дальнейших ход стрелки. Пришлось изобретать конструкцию, чтобы нитка всегда подавалась на край намотки, а не сваливалась на другие витки сверху.

Из толстой проволоки я согнул что-то вроде буквы М, вварил эту контрукцию в пластиковое основание.

Теперь нитка была отодвинута на пару миллиметров в сторону и не перехлестывалась, потому стрелка уже могла доходить до самого правого конца шкалы.

Далее пришлось разбираться со стереодекодером. Он практически не включался. Вся обвязка была вроде нормальная, потому я даже поменял микросхему на точно такую же, но это ничего не дало. Но потом вроде бы обнаружил проблему, на 16 ноге микросхемы LA3361 должно было быть напряжение порядка 3-4 вольт, но его там практически не было.

После того, как тюнер заработал, подправил кое-что по мелочи, ну вот например убрал обруч на столбике, скрученный из толстой алюминиевой проволоки и поставил вместо него свернутую в трубку алюминиевую полоску, после чего проклеил эту конструкцию Супер клеем.

Итого. Сейчас аппарат вроде бы более-менее относительно неплохо работает. Как долго может продолжаться это счастье, не известно никому и даже богу. Вещи-то старые, ломкие.
Ниже живые картинки на эту тему.
