Sharp GF-990G. Музыкальная шкатулка.

В начале моего умопомешательства на магнитольной стезе мне как-то попался Sharp GF-990G. Я вообще-то далек от музыки, в смысле не играю ни на каких инструментах, в детстве мне удалось благополучно откосить от музыкальной школы, куда меня хотели явочным порядком определить родители. Потом уже, в классе 8-9, когда в школе образовывались ВИА, игравшие на самодельных гитарах и визжащей Ионике, я пожалел о своей музыкальной безграмотности, ведь музыканты этих групп были первыми парнями в школе, несмотря на то, что играли они плохо, а пели еще хуже. В общем, для меня ни "Собачий вальс", ни "Во поле березка стояла" - непосильная задача. Я как-то методом перебора нот подобрал что-то похожее на знаменитый рифф из "Smoke on the Water", но понятие аккорд для меня terra inkognita. Вот потому я воспринял Sharp GF-990G просто как Sharp GF-700 с забавной игрушкой и не более.
Тот Sharp GF-990G попал ко мне нерабочим, я его быстренько починил и, так как он меня не сильно грел, выставил на продажу. И вот тогда меня очень удивил некий ажиотаж вокруг этого аппарата. Желающих купить его было очень много, я его в итоге отдал самому страждущему, и не он, кстати, предлагал самую большую сумму.
В том Sharp GF-990G тогда меня неприятно поразили клавиши музыкальной приставки, у меня не поворачивается язык назвать ее органом. Они были сделаны из материала то ли полупластмассы, то ли полурезины, так вот эти клавиши разрушались и ногтем от них можно было отковыривать кусочки, как крошки от хлебного мякиша.
Поэтому, когда мне позвонил Илья и сказал, что в Крыму, тогда еще украинском, продается Sharp GF-990G, я первым делом спросил его о состоянии клавиш. С клавишами было все в порядке, но кое-где были потертости на корпусе магнитолы, ну и при подключении к сети аппарат молчал.
Хуже было с колонками, одна была грязная и с коррозией,
а вторая была откровенно ржавая.
Я подумал и решил купить этот Sharp GF-990G, честно говоря, с коммерческими целями. Однако при беглом осмотре вновь прибывшего аппаратая я слегка загрустил. Жизнь поиздевалась над ним очень сильно, особенно досталось ему от тех, кто его ремонтировал ранее. Назад аппарат не вернешь, пришлось вдыхать в него вторую жизнь.
Начать решил с колонок, уж очень ржавчина бросалась в глаза.
Ничего лучшего для этого, чем ортофосфорная кислота, я не знаю. Мне пришлось неоднократно наносить кислоту на поверхность, пока она не выела всю ржавчину. Сам гриль не ржавел, корродировала какая-то железка за ним. Процесс занял несколько дней, однако, как видите, результат стоил труда.
Динамики внутри колонок несколько отличаются от колонок Sharp GF-700Z.
Высокочастотник здесь бумажный, а не пьезо, как в "семисотом".
С обратной стороны, вернее, с лица, высокочастотник такой.

Диффузоры обоих колонок были чрезвычайно грязные и, будь они бумажные, то это была бы очень большая проблема.
Однако диффузоры у Sharp GF-990G, в отличие от Sharp GF-700Z с его рисовой бумагой из сибирских лесов, сделаны из пластмассовой бумаги реального пластика. Не знаю, как это сказывается на звуке, я никакого диссонанса с бумажными диффузорами не услышал. Зато мыть их - одно удовольствие. Реально подносите к струе воды и щеткой с мылом моете диффузор. Вот вам белоснежный результат безо всякого Ариэля и Белизны.
НЧ динамик с обратной стороны.
После колонок перешел к телу. Оно было чрезвычайно грязное, как внутри, так и снаружи. Такое ощущение, что Sharp GF-990G стоял в курятнике лет 10. Правда, запаха не было.
Решил начать с мордочки аппарата. Косметика передней панели была бы и не очень плоха, если бы не потертости вокруг ручки громкости.
Перекрасить всю панель было просто нереально. Я решил подкрасить локально потертое место. Просто так подкрасить кисточкой или еще чем-то было бы очень заметно в месте перехода старой и новой краски, потому я решил делать подкраску методом офсета. Я смешал темно серую краску с серебристой до получения нужного оттенка и, заострив зубочистку, начал ставить точки из краски на наиболее темные места корпуса. Если бы был какой-то инструмент с подачей краски на самый кончик пера, то эта процедура была бы значительно успешнее. Однако относительно густая краска не очень хорошо садилась на кончик зубочистки и точки получались разного размера. И тем не менее результат получился относительно неплохой.
Я показываю место подкраски максимально близко, на деле с расстояния место подкраски не так бросается в глаза, как ранее.

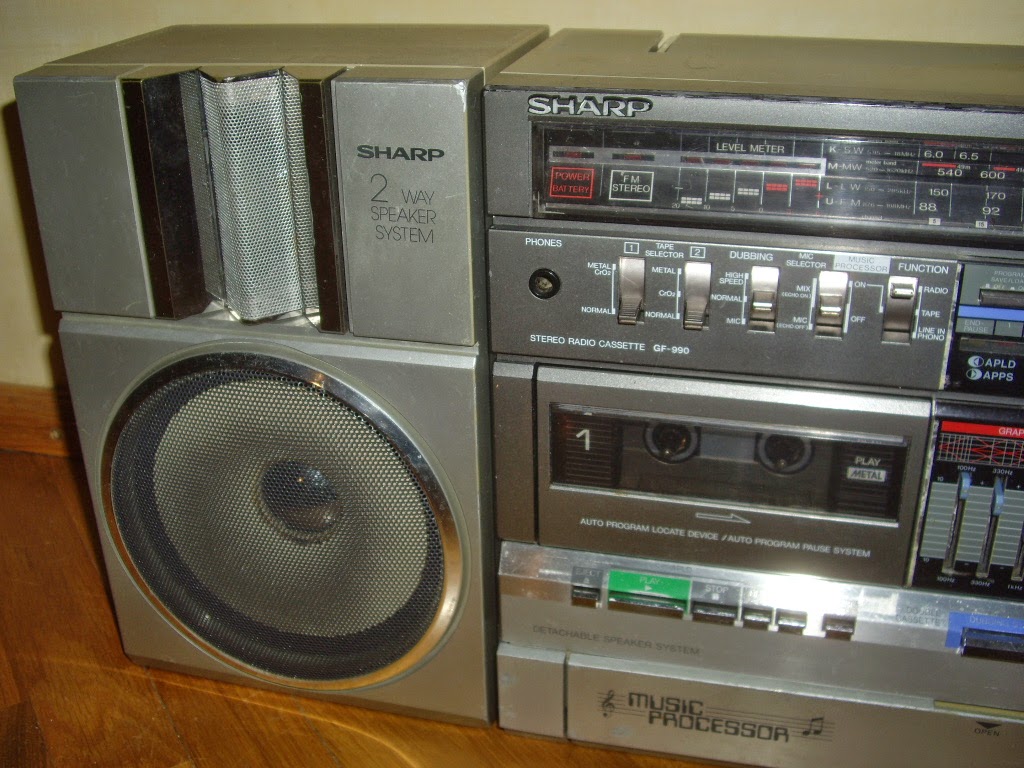

Вот издали передняя панель.
Другое фото.

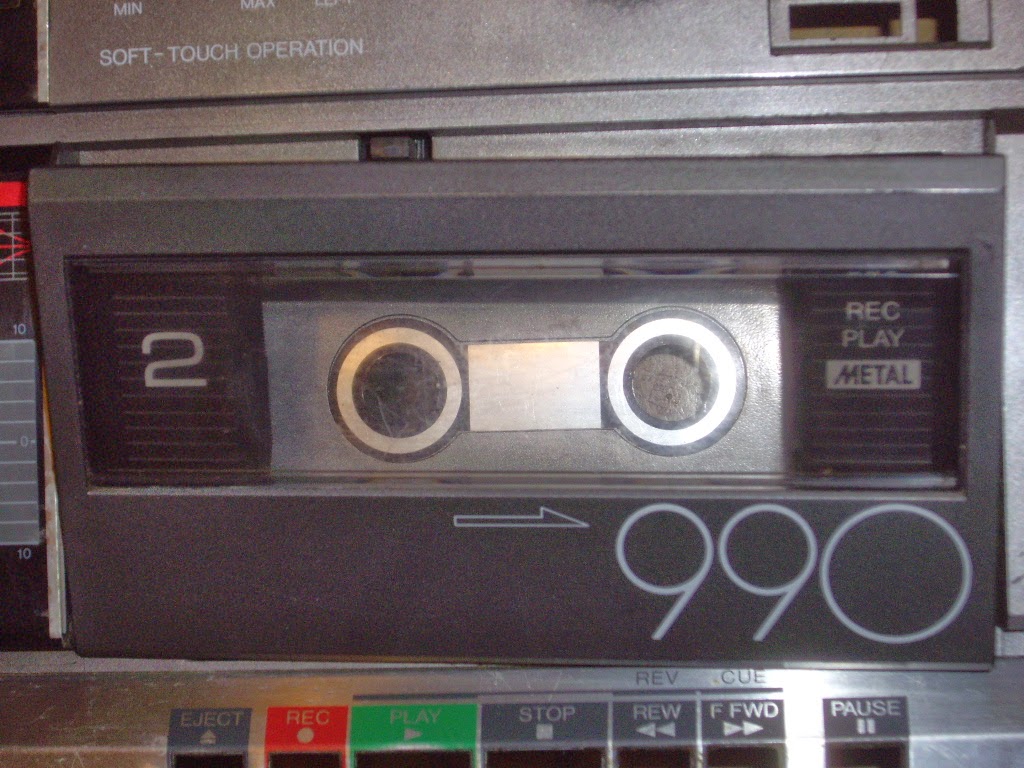

Оба кармана были поломаны, причина  была в отломанных ушках, куда вставляются оси карманов.
Левый карман.
Правый.
Вот как это выглядит изнутри.
У второго кармана практически то же самое.
Еще одна картинка.
Ну метод у меня такой, вырезаю из пластмассы латку и приклеиваю к стойке. Извините за не сфокусированную фотографию, но, думаю, понятно.
Показываю готовые результаты.
 Другая сторона.
Внутри аппарата в глаза бросился рахитичный трансформатор, явно от какого-то советского аппарата. Выдавал он, кстати. какой-то повышенный вольтаж, в районе 22 вольт.
Его явно старались впихнуть в хомут от родного трансформатора.
Сначала я хотел тоже подобрать что-то похожее по размеру, но потом, "гулять, так гулять", решил найти родной. Нашел, но его отказались продавать и взамен мне пришлось отдать магнитолу National RX-FM25F, ту, которую я брал для добычи оттуда плоского трансформатора. Зато я получил настоящий транс от Sharp GF-700Z.
Мне его любезно прислали вместе с магнитным экраном и даже с винтами. Винты были не лишние, потому как с винтами у Sharp GF-990G было вообще плохо, все было скручено черти чем, так передняя панель была прикручена всего двумя винтами вместо шести.
Кстати, справа от транса установлена плата, назначение которой я не понял, может это как-то связано с музыкальным процессором.
Более крупно, чтобы было видно микросхемы. Сервисный мануал с "Электротани" у меня почему-то скачиваться не хотел, поэтому точно сказать, что это такое, не могу.
Из двух протяжек одна не работала вообще, на правом механизме не фиксировалась кнопка PLAY. К счастью левая протяжка очень похожа и можно было легко их сравнить и найти причину. Оказалось, что на нерабочей отломан маленький столбик, к которому крепится пружина.
Вид с пружиной.
Вот без пружинки и без столбика или крючка, я не знаю, как назвать эту детальку на корпусе протяжки.
Этот дефект лечится за пару минут. Разогрейте на зажигалке до красна кончик скрепки и вплавьте в тело протяжки.
Обрежьте лишнюю проволоку и слегка загните. Теперь можно к этому крючку крепить пружину.
Не знаю, кто конкретно ремонтировал ранее протяжки, но у него явно была проблема с запчастями. Так, этот инкогнито не нашел, по видимому, плоских пасиков, ну и начал выходить из положения по принципу "голь на выдумки хитра". Этот некто решил установить тонкие квадратные пасики, а чтобы они не съезжали с бочонкообразного шкива, проточил в самом шкиве в самой его широкой части бороздку и туда поместил тонкий пасик.
Наверное, как-то аппарат у него при этом работал, но это неправильно: положен для нормального крутящего момента плоский пасик -  значит надо ставить плоский широкий. А не вытачивать какие-то канавки. Тем паче, что я не уверен, получился ли у него идеально круглая канавка или же эллипсообразная, которая потом бы давала биения.
В принципе, канавка была не очень широкая, поэтому при установке плоского пасика особых проблем не должно было возникать, пасик бы туда не проваливался бы.
Я достал из запасников пару вполне неплохих б\у фирменных пасиков, на этом аппарате они еще поработают.
Коль у нас снята плата с подпятником маховика с тонвалом, то для удовлетворения вашего академического любопытства я снял маховик и показываю находящиеся под ним шестерни.
В принципе с протяжками больше делать было нечего, ну разве что поменять некоторые кнопки правой кассетной деки, очень они уж были царапанные, а меня был комплектик относительно приличных.
Перешел к электронной начинке. Тут, собственно, подвоха никакого не ждал, ведь на самом деле это хорошо мне знакомый Sharp GF-700Z или H, изученный вдоль и поперек. Посмотрел на диапазоны тюнера и на штекер сетевого шнура, все таки, наверное Sharp GF-700H, у него присутствовали Длинные волны и штекер был европейский, "восьмерка". Но в принципе, это не так важно. Важно было то, что аппарат играл примерно на 1/4 своей мощности, при этом звука от правой деки не было вообще. Посмотрел на пайку микросхемы УНЧа - пайка заводская, микросхема тоже штатная - LA4505. Играют одинаково тихо сразу два канала, значит проблема не в микросхеме.
Вспоминаю первое правило ремонта - "проверить напряжение на микросхемах".  Нет, напряжение на микросхему приходит вполне нормальное, порядка 17 вольт. В общем, я пропущу промежуточные итерации и сразу опишу выявленный дефект. Посмотрите на фото в центре на 4 перемычки и обратите внимание на вторую сверху правее надписи MO/ST.
Честно говоря, я сначала не поверил, что там пайка разрушена. Была вроде какая-то ржавчинка, что ли.
Начал проверять тестером, точно, нет проводимости! Коррозия сьела пайку. Кинул перемычку и сразу появилась и необходимая мощность у Sharp GF-990G, и заработала правая дека.
Однако полная проверка аппарата выявила, что не работает система APLD и соответственно, не загораются диоды в полоске выбора искомых треков. Промерил напряжения на плате системы поиска, а его там нет вообще. По схеме от "семисотого" прошел по цепочке и снова пришел к практически тому же самому месту, где я кидал перемычку. Видите вверху над перемычкой красный провод? Так вот место его присоединения, обходит петлей тонкая дорожка на плате. И она не звонится вообще. То есть визуально она вроде видна, а проводимости у нее нет. Я зачищал дорожку каждые 5 мм и проверял на проводимость. И именно в районе петли в результате какой-то коррозии дорожка ток не проводила. Перемычка вылечила эту болячку, но отдельного фото я не делал.
В принципе, работы с Sharp GF-700H можно было заканчивать и переходить к той части, которая делает его собственно Sharp GF-990G. К счастью, синтезатор, подключенный к специальному кабелю, работал и мне удалось сыграть на нем некую какофоническую пьесу.
Мне только не понравилось, что этот кабель к синтезатору как-то болтается и не убирается вовнутрь отсека. Заглянув в этот отсек, я увидел, что на кабеле есть какой-то висящий без дела блок, по видимому предназначенный для натягивания кабеля.
Чтобы добраться до него пришлось открутить этот нижний отсек. Выкручиваем 4 винта снизу и брюки превращаются в элегантные шорты. Шорты в виде Sharp GF-700 не трогаем, с ними закончили, а вот то, что Гена Козодоев элегантно отбросил в сторону, нас как раз сейчас и интересует.
Смотрим, как устроен этот поддон для синтезатора. На кабеле виден болтающийся блок.
Какой же он внутри был грязный, этот отсек! Я отделил кабель, прикрепляемый к поддону на защелке и просто выкупал его с мылом.Сам синтезатор  был на удивление относительно чистый и вообще проблем с ним не было, и, главное, кнопки его не крошились.
С обратной стороны у него есть отсек для двух батареек типа AA.
Вот как он именуется официально.
Внутри поддона есть в задней его части специальное отделение, которое я счел подходящим для убирания провода в него.
По всей видимости излишки кабеля втягиваются туда через блок специальной пружиной, которой не было в наличии. Поискал у себя и что-то примерно подходящее по длине и жесткости нашел. Мне пришлось только немножко удлинить эту пружину проволочной проставкой.
Когда кабель вытаскивается, пружина натягивается и блок упирается в левый конец отсека Выскочить из отсека он не может, так как упирается в узкое горлышко отделения.
Вот промежуточное положение.
В общем, система худо-бедно работает, можно прикручивать к телу.
Подбивая итоги, по легкому срубить сколько нибудь немножечко денег, ничего не делая, на этом аппарате не получится, труда на него пришлось положить немало.
У меня, насколько я себя изучил, есть лимит энтузиазма на каждый аппарат и, если я его превышаю, то доделываю его потом, превозмогая себя. Мой лимит на Sharp GF-990G закончился где-то на половине восстановительных работ. В принципе, результат я оцениваю на "четверку", это по косметической части, технически же я всегда стараюсь добиться максимума.
По косметике есть вещи априори невосстановимые, это касается потертостей металлических частей и крашеных поверхностей с нанесенными буквами. Это и господу богу не по силам, во всяком случае, точно труднее сделать, чем превратить воду в вино (кстати, есть у меня идеи химического свойства на этот счет:)).
Что делать в том случае, если у вас невыводимый дефект? Я считаю, что просто смириться, как римляне смирились со своим Коллизеем. Хотя достроить они его могли. Впрочем, моя подкраска - это новые кирпичики в кладке стены, в общем, я чувствую, что уже сам запутался в том, что такое хорошо, и что такое плохо. Короче, там, где я могу улучшить,  пытаюсь это делать, но мои возможности скромны.
Что получилось, то получилось, это мой предел. В принципе, если не считаться с затратами, можно восстановить до состояния нового, но проще купить за безумные деньги хорошо сохранившийся, это все равно будет дешевле.
Больше месяца стоял он у меня, давя на психику. Я, конечно, не ремонтировал его прямо таки целый месяц, тут были события, как в стране не шибко радостные, так и в семье скорбного плана. Но доделывать пришлось, за меня это никто не сделает.

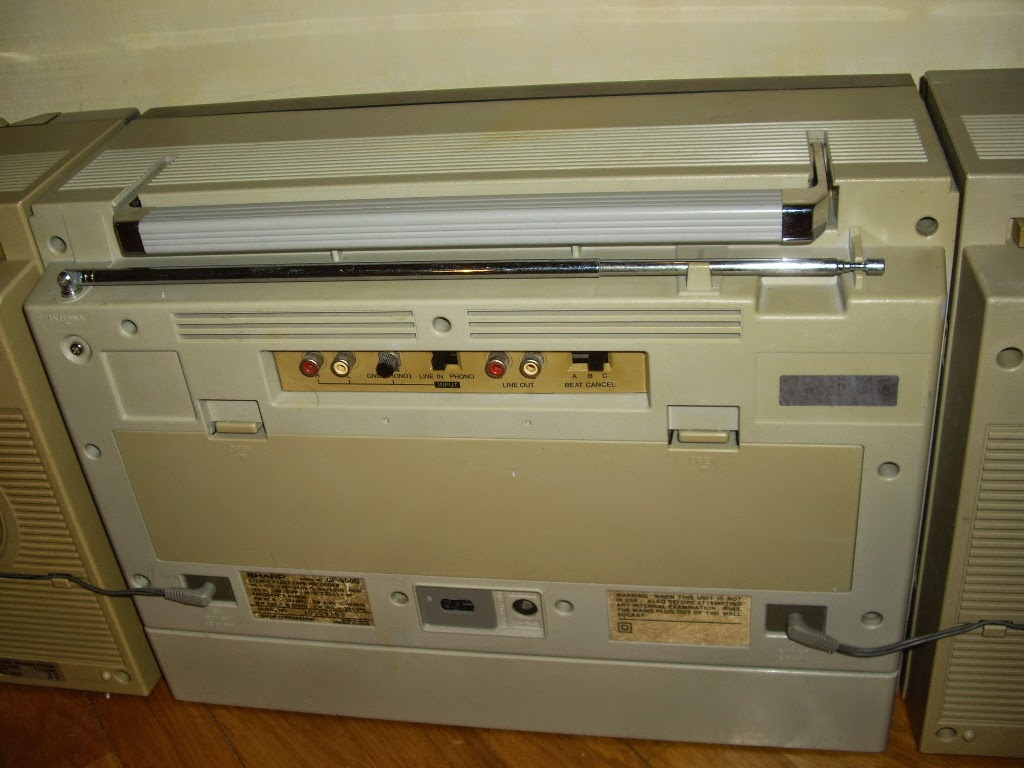

Вот такой вот в итоге получился Sharp GF-990G. Feci quod potui, faciant meliora potentes.







Апдейт. Народ внимательно посмотрел картинки, вдумчиво прочел мой опус и нашел таки косяки. Да, и на старуху бывает проруха, я неправильно прикрутил мордочки колонок. И ВЧ динамики действительно пьезо, только перед ними стоит бумажный диффузор, и как мембрана на барабане, передает ВЧ колебания. Посыпаю голову пеплом и приношу миллион извинений за ввод в заблуждение.
Вот как должен выглядеть правильный 990-й!
