Panasonic RX-FM27L.

Эта магнитола находится у меня уже порядка двух лет, ее привезли из Европы, сразу по приезду я ей поменял порванный пасик и поставил в общую кучу к мелким собратьям. Но когда мне понадобилось что-то сравнить с близкой к ней магнитолой National RX-FM25F, то я обнаружил, что кассетная часть перестала работать. Подобному факту я уже давно не удивляюсь, поскольку в нерабочем состоянии, по моему мнению, аппарат портится точно так же, как и при постоянной работе, если не быстрее.
Ну и чем привлек меня этот аппарат, находящийся на границе новодела? В первую очередь наличием у него реверса, причем тут вам не четырехдорожечная голова стоит, а вращающаяся, как, скажем, на Sharp WF-939Z! Обычно в маленькие аппараты такое не ставят.
Ну а во-вторых, этот Panasonic RX-FM27L довольно гармонично выглядит, весь такой ладный, тяжеленький, блестящий своими хромированными кнопками. А нам, собственно, это и нужно!
Я, конечно, не считаю его верхом изящества, но и в каком-то шарме ему не откажешь.
Можно было, конечно, не делать его и менять пасики непосредственно перед расставанием, если таковое по какой-то причине возникнет, но я решил все таки починить, коль не удалось отремонтировать его собрата National RX-FM25F.
Открываем. Все у нас, включая динамики, находится на основном корпусе.

Передняя крышка примерно такая же , как на National RX-FM25F, и пружина откидывающая кассетоприемник стоит идентичная.
Поскольку придется снимать протяжку, бегло посмотрим на основные узлы Panasonic RX-FM27L. Тем более, что без снятия динамиков все равно ни до чего не долезешь.
Динамик нам этот знаком по "двадцать пятому". Только он работает в паре с пьезо пищалкой. Верхний квадратик - ВЧ излучатель, нижний - обманка, сделана для вида.
Черный квадратик справа - это отразившая от себя весь свет вспышки хромированная пищалка.
С обратной стороны динамик таков.
Чтобы добраться до винтов крепления протяжки, приходится  снять плату, которую я бы назвал осторожно "темброблок"
или, как написано на морде, "эквалайзер", который на Panasonic RX-FM27L выполнен в виде сочетания трех разных, включаемых хромированными кнопками, режимов.

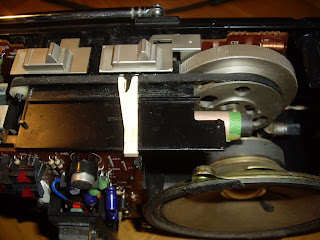

Под этой платой нам открывается гениальное в своей простоте верньерное устройство.
Собственно, для настройки тюнера приходится вращать шкив, насаженный непосредственно на КПЕ. Такая система была у простейших советских приемников, в основном детских конструкторов. А вот для стрелки шкалы на колесо настройки и маленький дополнительный шкив надет резиновый пасик. И на нем уже и находится стрелка шкалы. Здорово!
Этот резиновый ремень сам по себе довольно толстый и признаков старения на нем я не узрел.
Мне еще понравилась система контакта антенны с тюнером. При прикручивании антенны одновременно винт раздвигает клеммы на тюнере - хороший контакт гарантирован.
УНЧ под левым динамиком, на микросхеме фирмы ROHM без всякого радиатора.
Над ним регулятор громкости, он ползунковый, я его смазал для профилактики смазкой ЦИАТИМ.
А регулятора баланса на Panasonic RX-FM27L просто не предусмотрено.
Ну а трансформатор блока питания тут стоит самый обычный, если сгорит, то запасных на рынках море, места для расположения здесь достаточно.
Но главный деликатес Panasonic RX-FM27L у нас протяжка.
В обратном направлении движения ленты голова переворачивается на 180 градусов.
Этот механизм собственной ли разработки фирмы Matsushita или куплен ими у других фирм, я не знаю, точно такой же я видел у магнитолы Samsung W-55S.
На двигателе лентопротяжного механизма стоит дата производства.
Причина неработоспособности протяжки заключалась в пасике, я думал, что он просто порвался или, быстрее всего, превратился в смолу. Однако на самом деле плоский пасик элементарно слегка растянулся и поэтому слетел с катушек маховиков.
Я попытался надеть старый пасик на маховики, однако это было не очень удобно, да и потом ремень на шкиве двигателя из за слабого сцепления проворачивался. Без замены пасика не обойтись!
 Для этого придется снимать пластину, в которой установлены подшипники маховиков тонвалов.
Два больших винта сверху и один маленький сбоку отвинчиваются, после чего пластина снимается легко.
Среди использованных пасиков у себя в запасниках нашел ремень подходящего размера, который был на 1 см короче, нежели растянутый родной. Иногда поставить бэушный пасик лучше, нежели китайский новый, кто знает, насколько хватит того китайца!
Попробовал прокрутить новый пасик, он нигде не проскальзывал. Значится, так тому и быть.
Обратная сборка очень проста, в результате протяжка работает очень хорошо.
Общие впечатления о Panasonic RX-FM27L. Добротный середнячок, отторжения не вызывает, но признаки новодельства уже начинают проглядываться, через год после него пошли откровенно простенькие и дешевые магнитолы на унифицированных механизмах.
Я подозреваю, что Panasonic RX-FM27L сингапурского производства, хотя на задней стенке ничего об этом не написано.
По всей видимости сзади где-то был приклеен стикер, который кто-то до меня удалил.

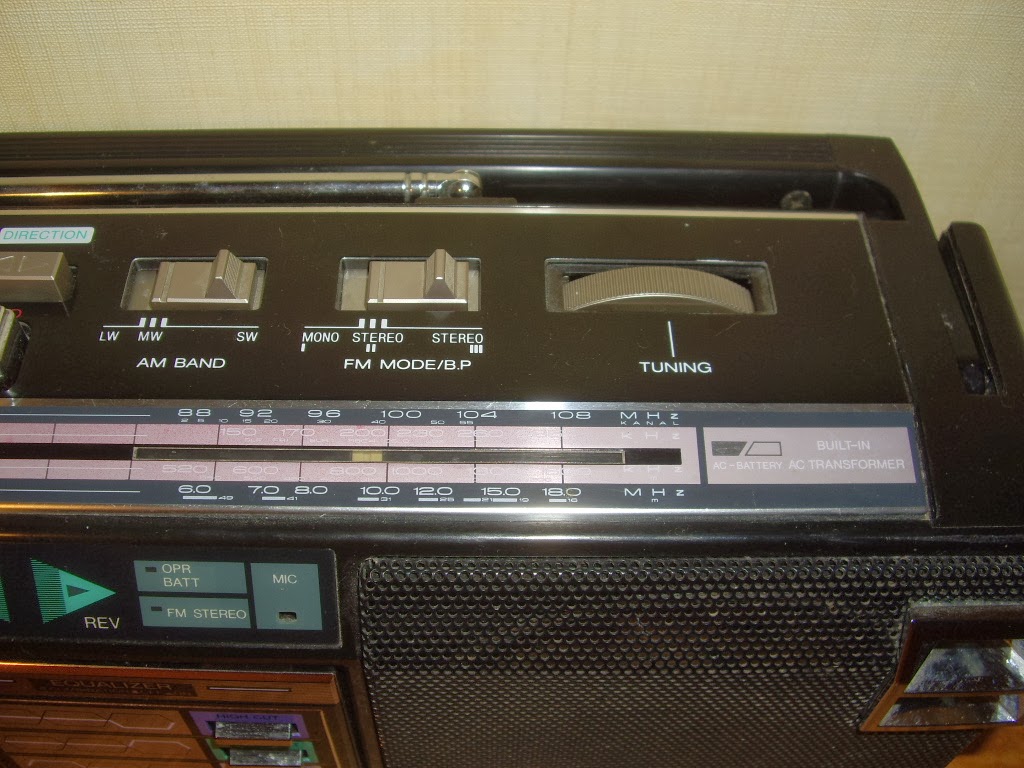

Из недостатков магнитолы хочу отметить легко выгорающую краску шкалы тюнера. В оригинале она должна быть что-то типа интенсивно фиолетового цвета, однако у меня она весьма бледного вида.
Остальное во внешности магнитолы в довольно приличном виде.
Я спокойно отношусь к естественному процессу старения, кто не может с этим смириться и хочет обратного, пусть посмотрится в зеркало.
Её дальнейшая судьба мне пока примерно ясна - пусть стоит!
Она на порядок интереснее, нежели "двадцать пятка", с какого ракурса не посмотри.
И еще несколько фото без слов.
