Crown CSC-850L.

Я давно хотел себе этот Crown CSC-850L, просто был наслышан о нем, как о аппарате с очень хорошим звуком. Однако цены на него были очень высокие и просто так отдать кучу денег мне было нелегко, не из за жадности, конечно, просто сейчас весьма сложный финансовый период, несколько затянувшийся, к сожалению. Поэтому когда подвернулся вариант обмена, я согласился на него, по цене получилось недешево, но не так больно. И вот Crown CSC-850L у меня.

У аппарата практически не было технических недостатков, ну очень шуршал регулятор громкости и было не все понятно с работой правого стрелочного индикатора.  Так что повод заглянуть вовнутрь был, да и по роду добровольно взваленного на себя бремени показывать вам, из чего же, из чего же сделаны наши магнитолки решил показать, где там собственно пружинки, линейки и батарейки.

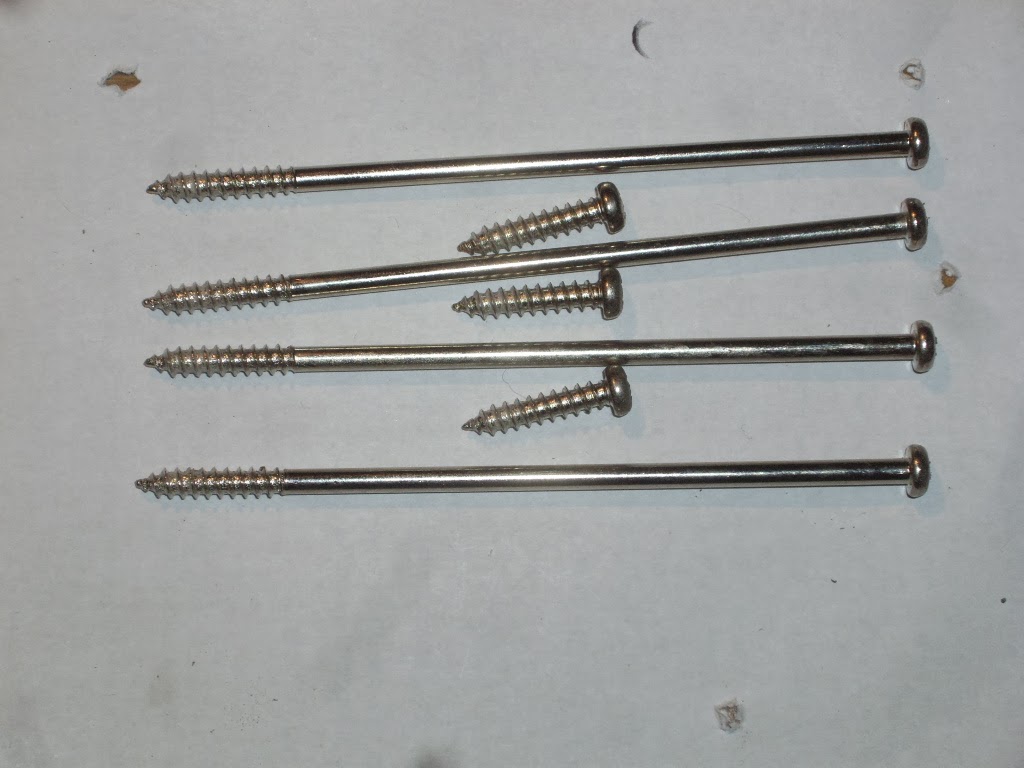

Разобрать Crown CSC-850L относительно легко, 4 длинных, в смысле очень длинных винта (более 10 см) и 4 коротких, из которых на данном аппарате стояло только три.

Снимается передняя часть с динамиками, все остальное остается на корпусе.

В первую очередь в глаза бросается очень простая протяжка, которая не совсем соответствует статусу топовой магнитолы.

Никаких Soft Touch вы здесь не найдете, обычный педальный механизм с черными клавишами. Кстати, мне кажется, что на клавишах явно сэкономили, неужели нельзя было немного потратиться на хром?

Маленькие узкие клавиши как-то ущербно смотрятся на фоне всех других крупных ручек и крутилок.

Хотя относительно кармана они выглядят вполне нормально, просто сам по себе Crown CSC-850L довольно большой магнитофон.

Сзади протяжка тоже не поражает техническими изысками.

Но она не примитивна, все, что надо из минимального ассортимента типа отмотка-подмотка или автостоп, тут есть.

Тюнер на отдельной плате. Места на плате много, поэтому монтаж не плотный.

С обратной стороны тоже особо ничего интересного я не узрел.

Вторая плата слева содержит все остальное. Я сфотографировал ее только в той части, где стоит УНЧ. Радиатор не снимал, ? в смысле не откручивал, что там под ним, не знаю.

Справа от УНЧа целая поляна голубики.

Регуляторы тембра и баланса находятся на одной планке,

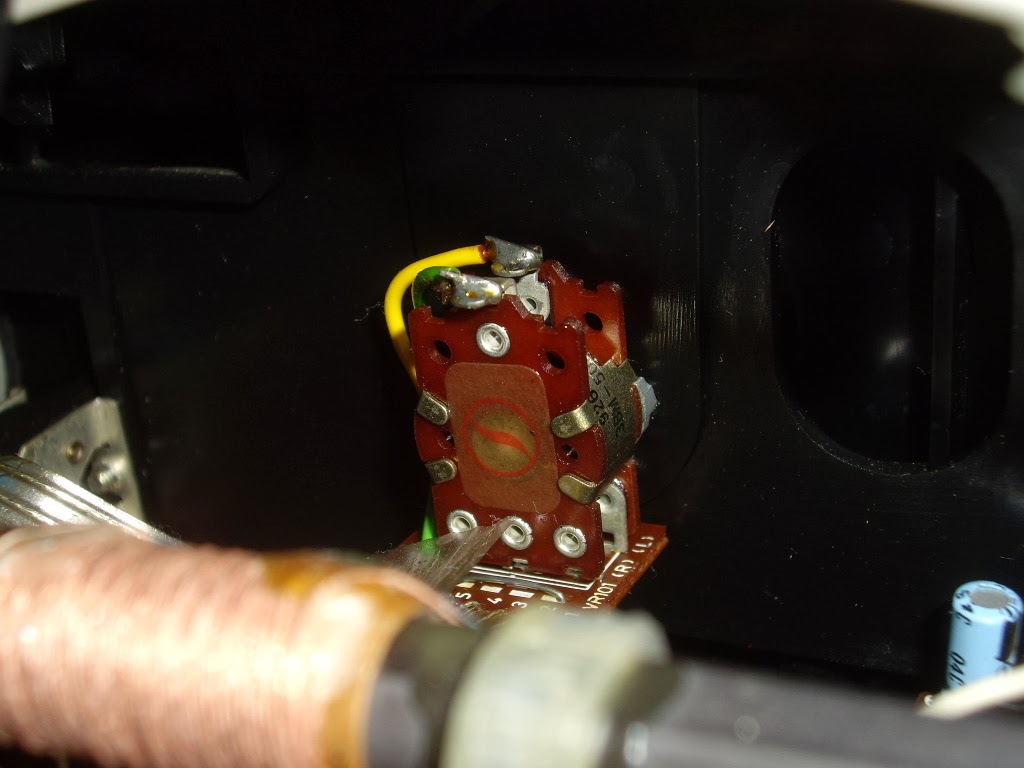

а потенциометр регулировки уровня звука расположен отдельно левее и выше тюнера.

Блок питания неприятно поражает относительно маленьким трансформатором.

Какую мощность потребляет Crown CSC-850L, тайна сия великая есть, на табличке сзади об этом ничего не сказано.

На правом боку расположены антенные входы и переключатели,

на левом различные входы и выходы.

Динамики у Crown CSC-850L большого размера, я хотел написать "огромного", но как-то рука отказывается это делать. В первую очередь из за небольшого размера магнитной системы и весьма скромной мощности динамика. 5 ватт как-то маловато вроде бы.

На передней панели стилизованными цифрами написано о том, что внутри динамики 20 см.

Однако я прикинул линейкой размер диффузора, у меня получилось 17 см. Остальные 3 см спишем на металлическую корзину динамика,

на которой красуется знак Matsushita в двух диаметрально противоположных местах.

Я открутил динамик. Его гофр пропитан чем-то черным типа каучука, от которого прилипший мусор оторвать довольно трудно. Мелкие пылинки светлого цвета проще было закрасить фломастером, что я и сделал.
ВЧ динамик размером 5 см, сделан в Корее, он 8 омный.

С лица он очень напоминает динамики, применяемые на девятой серии шарповских магнитол.

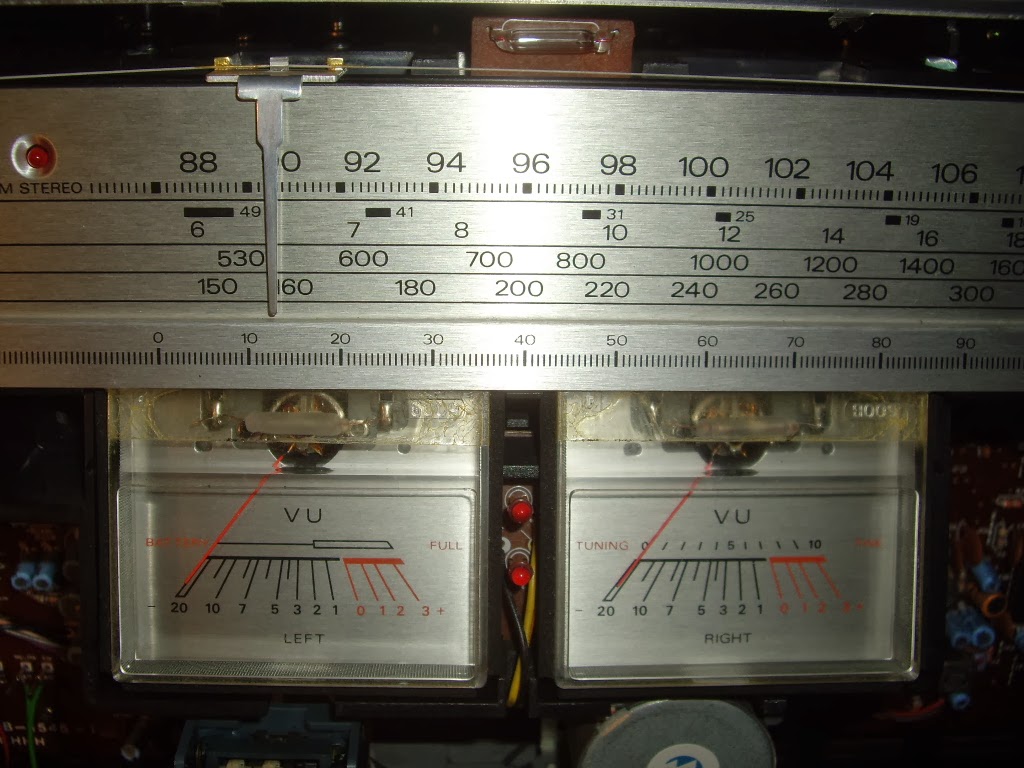

Промыть шуршащий регулятор громкости была задача на несколько секунд, а вот с индикаторами пришлось разбираться дольше. Дело в том, что в режиме воспроизведения Crown CSC-850L работали оба индикатора нормально, показывая выдаваемую мощность, однако при включении радио левый индикатор продолжал показывать децибелы громкости, а правый практически не показывал ничего.

Обычно у всех других магнитофонов в режиме Радио правый индикатор показывает уровень настройки на станцию, а левый заряд батареи.
Я обильно промыл переключатель входов Tape-Radio-Line и правый индикатор у меня нормально заработал, то есть стал показывать уровень сигнала принимаемой станции. Однако левый индикатор по прежнему продолжал показывать уровень выходного сигнала усилителя.

Не бог весть какая проблема, но решил разобраться до конца. Для этого пришлось вытащить все платы Crown CSC-850L. О сложности или простоте судите по количеству выкрученных винтов, которыми внутренности крепились к корпусу магнитолы.

Сначала мне подумалось, что проблема индикатора связана с загрязнением переключателя родов работ. У меня когда то  была подобная история с какой-то магнитолой Panasonic,  когда скопившаяся грязь внутри переключателя стала представлять собою сопротивление в несколько килоом, однако этого было достаточно, чтобы слабый ток, утекающий через эту грязь, шевелил стрелку индикатора. Я хотел выпаять переключатель и вычистить его. Однако замерив сопротивление между контактами переключателя, понял, что тут все нормально, сопротивление было бесконечным, утечки тока не было.

Стал разбираться и понял, что измерение напряжения осуществляется отдельным переключателем во время включения подсветки.

В остальное время, похоже, левый индикатор, так и должен показывать выходную мощность. Оригинальное решение, если у кого-то это по другому, мне интересно будет узнать, как работают ваши индикаторы.
Кстати, подсветка индикаторов осуществляется крупными лампочками внутри самих индикаторов.

А освещение шкалы осуществляется дополнительной лампочкой  сверху. На стекле шкалы есть специальные приливы, которые выступают в роли световодов и рассеивают свет на бОльшие участки шкалы.

Стекло шкалы само по себе непростое, под ручку настройки сделана отдельная отливка что-то в виде чашечки.

Вообще все, что касается ручек на Crown CSC-850L, заслуживает высшей похвалы. Все ручки сделаны из алюминия, они точеные. Ручка громкости просто огромная, когда ее видишь воочию, понимаешь, что это шедевр.

Остальные ручки тоже замечательные.

Я не знаю, как называется механический процесс, который делает ручки такими, но они в мелкую насечку. Может быть это накатка, а может еще какой-то процесс обработки, не знаю.

Торцевые поверхности их фрезерованы.

Внешности при конструировании Crown CSC-850L уделили немало внимания.  Кнопки и переключатели хотя и не хромированные, но сделаны из качественной серой пластмассы.

Сэкономленный хром пошел на декоративные решетки, закрывающие ВЧ динамики.

Эти решетки при необходимости легко снимаются сзади, так как крепятся на двух защелках.

А вот с ручками для переноски явно перемудрили. Несмотря на то, что магнитола  не очень тяжелая, носить за такие ручки Crown CSC-850L не очень удобно.

Зато в оригинальности точно не откажешь.

Вот какая передняя ножка у него.

Подводя результаты экспресс-исследования, могу сказать, что в целом Crown CSC-850L несколько противоречивый, но интересный аппарат. Он очень большой, однако в то же время весьма легкий. Динамики в нем немалого размера, но магниты у них хиленькие. Конструкция узлов его незатейлива, но блоки и детали сделаны очень добротно.

Почему же тогда Crown CSC-850L стоит так дорого на рынке магнитол? Я думаю, что ответ тут прост, Crown CSC-850L звучит. Когда начинаешь прибавлять громкости, слышишь реально хороший звук, которого от многих более навороченных магнитол не услышишь никогда. И это не компенсируешь никакими системами поиска песен с отдельными цифровыми дисплеями, никакими прыгающими и бегающими огоньками.
Поэтому если вам пофиг навороты, но нужен звук и при этом чтобы магнитола выглядела как классический бумбокс - Crown CSC-850L самое то.

И вашей задачей будет только найти его за разумную цену и все.
