Sanyo M-X960K. Самый большой из Саньё.

Эта магнитола попала мне впервые, хотя пару раз мне почти удавалось ее заиметь, да как-то не складывались обстоятельства: то хозяин не позвонил, а обратной связи у меня не было, то комплектность ее или состояние были не самые лучшие, а иногда за данную модель просили совсем уж неприличные деньги. При этом все встречавшиеся мне Sanyo M-X960K были с частотой 65-74 МГц, может их специально завезли к нам с таким диапазоном. В общем, я и мечтать перестал заполучить ее, а если честно, то и раньше особо не страдал из за того, что ее у меня не было. Меня что-то напрягало в ее внешнем виде, во всяком случае на фотографиях.  Но вот как-то просматривал объявления о продаже техники, наткнулся на нее. Цена был по старым меркам существенная, но в связи со стремительной девальвацией национальной валюты на тот исторический период, каждый день делал заявленную цену ну не такой уж и страшной. В общем, отдав какую-то сумму в вечнозеленых, в итоге я приобрел сей агрегат. Не без торга, конечно, но мы с продавцом сошлись на приемлемой сумме.

В живую Sanyo M-X960K смотрелся очень даже и не плохо, он явно не был уродцем, от него веяло солидностью и основательностью, а когда мы его включили, то звук магнитолы окончательно склонил меня к покупке. У него на мое удивление полностью работала кассетная часть, зато вот радио было несколько проблемным, то есть AM не работал вообще, а FM ловил только некоторые станции, причем антенны надо было вытаскивать на всю длину. По словам хозяина, его покойный отец выкинул родной тюнер и установил какой-то плохой китайский. Однако проверка работоспособности тюнера на FM выявила, что нижняя частота его приема начиналась от 100 МГц, что давало шансы на присутствие в аппарате обычного конвертера. Я подумал, что вряд ли кто бы захотел морочиться и, вместо родного, втуливать какой-то боковой тюнер, решая при этом непростую задачу сопряжения верньера. Так оно в итоге и оказалось, тюнер в аппарате стоял оригинальный, а в глубине к нему приделали конвертер, причем не совсем по уму. Конвертер стоял не в разрыв антенного провода, а в параллель, то есть его вход и выход были объединены. И тем не менее даже так тюнер как-то работал.

Косметика сего Sanyo M-X960K была на 4+, то есть присутствовали потертости на углах корпуса, на алюминиевых пластинах тоже была парочка маленьких вмятин.

Однако все ручки, кнопки, антенна и, самое главное, гриль сабвуфера были на месте. К сожалению, из родных выносных микрофонов сохранился только один, но его где-то надо было искать, и я потом про него просто забыл. Зато мне дали родную инструкцию, которая оказалась на корейском и арабском языках, по этой причине мой интерес к ней был такой же, как у сеньора Фантоцци к просмотру чехословацкого фильма с немецкими субтитрами.

Впрочем, цифры во всем мире, кроме как у арабов, одинаковые, посему характеристики аппарата изучить можно и на корейском, а руководство по эксплуатации нам уже ни к чему, чай не Айфон. Да и кто сейчас читает эти инструкции?

Итак, что у нас есть и чего нету в Sanyo M-X960K?
Прежде всего есть отдельный сабвуфер диаметром 20 см,

закрываемый матерчатой сеткой, которая легко снимается.

Для регулировки громкости сабвуфера есть слева отдельная ручка, но нет кнопки его включения, как на некоторых других магнитолах.

Правее кассетной части стоят два стрелочных индикатора.

Магнитола Sanyo M-X960K оборудована системой поиска песен на 3 трека, светодиоды отображения искомой песни расположены под левым индикатором. Скорость движения ленты можно регулировать отдельной ручкой, находящейся под ручными регулировками уровня записи.

Аппарат оборудован системой шумопонижения Dolby. Есть возможность также выбирать тип ленты вплоть до ленты Metal.

Кассетная дека знакома мне по другим моделям Sanyo, из особенностей могу напомнить выключение любой функции при нажатии клавиши EJECT.

Из того, что должно быть априори на аппарате такого класса и отсутствовало тут, это подсветка. Ни шкала, ни индикаторы ничем, кроме внешнего света , не освещались. Меня это несколько удивило.

Основная акустика относительно небольших размеров.

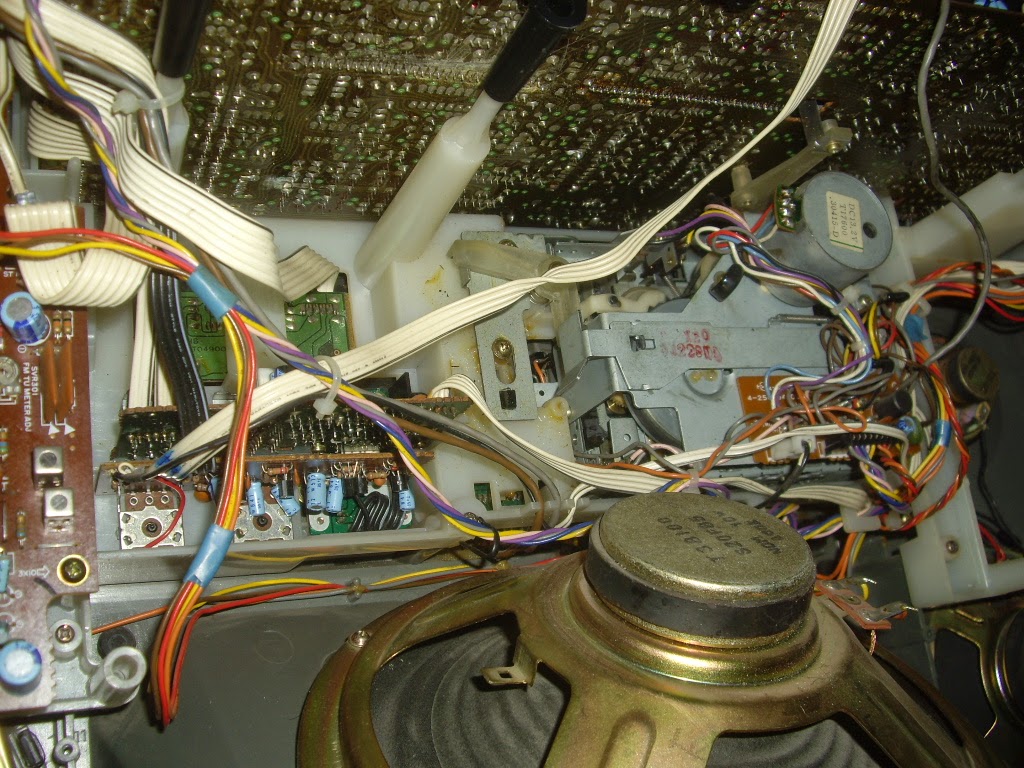

Теперь смотрим, что спрятано внутри Sanyo M-X960K.

Слева тюнер, к счастью, родной.

Над косо расположенным сабвуфером одна большая плата, на которой находится практически все. Плата длинная, поэтому я разбил ее изображение на две части. Вид слева, если смотреть сзади на магнитолу.

Вот правая часть с УНЧем.

Усилитель двойной, на сабвуфер стоит своя микросхема с радиатором.

На задней стенке находятся антенны и блок питания.

Трансформатор весьма приличных размеров, потребляет Sanyo M-X960K целых 50 ватт.

Акустика. Ну прежде всего сабвуфер.

Корзина его идентична динамикам на Sanyo M-X920K, но резонансная частота должна быть пониже. Да и диффузор весь волнистый, в концентрических кругах.

Основные динамики.

Открутил низко (или средне?) частотник. Понятно, что не только из любопытства, но и пыль заодно вытереть под сеткой.

ВЧ динамик с лица такой.

Кассетная дека мне хорошо известна, она здесь нормально работает, потому снимать ее не стал. Ну разве что движок тут стоит четырехконтактный, с возможностью регулировки скорости протяжки ручкой на фасаде магнитолы.

Для протирки пыли на шкале и на обратной стороне стекла вынул из корпуса все шасси.

Блок индикаторов.

Внутри под передней панелью дека такая.

Полностью металлическая протяжка: рычаги и пружины.

Вид сверху.

Головка, судя по надписи на декоративной крышке, тут не простая, Dinalloy-II Head.

Не стану расписывать лечение старческих болячек Sanyo M-X960K, у каждого конкретного аппарата они свои, опишу свою работу по перестройке тюнера. Сам тюнер на двух, а не на трех, как обычно, микросхемах, первые каскады транзисторные.

Я сравнил тюнер Sanyo M-X960K с имеющейся на Электротане схемой Sanyo M-X920K и понял, что не считая расположения деталей, в обоих магнитолах стоят примерно одинаковые тюнера. Поэтому отталкиваясь от схемы 920-го, можно начитать перестраивать наш Sanyo M-X960K.
Изначально блок гетеродина выглядел вот так.

Я удалил конденсатор над катушкой, здесь стоял конденсатор емкостью 36 пикофарад. Установил емкость 18 пикофарад, как указано на схеме, но в диапазон не попал. То есть я его захватил, но частично. Опущу свои длительные мытарства с подгонкой диапазона, сразу скажу, что мне пришлось поставить в итоге меньшую емкость, 10 пикофарад, но повышение частоты за счет уменьшения емкости пришлось компенсировать увеличением индуктивности, причем одного сжатия витков не помогло. Надо было бы ставить новую катушку с дополнительным витком, но я обошелся ферритовым сердечником. Если не заморачиваться сильно точным диапазоном 87,5-108 мГц, то в принципе, не так и сложно перестроить гетеродин, но я хотел получить результат, близкий к идеальному. Потому времени ушло много на это.
Вот в итоге в контуре стоит серый трубчатый конденсатор и феррит в катушке.

В данном тюнере стоит трехсекционный конденсатор переменной емкости, поэтому пришлось перестраивать еще два контура. Установка вместо штатных конденсаторов соответствующих схеме 920-го емкостей особого эффекта не дала, в конечном итоге лучший эффект получился вообще без них, то есть контура состояли из катушек и пары из секции КПЕ и подстроечника.
Апдейт. Таки правильно я взял и удалил конденсатор вообще, мне прислали фото тюнера с FM 87,5-108 мГц, так там в катушке всего 4 витка (2+2), а не 5, как у меня (2+3). То есть я понизил частоту колебательного контура не индуктивностью, а емкостью.

Хочу сказать, что, при внешней простоте и понятности, реальная настройка тюнера не такое простое дело, особенно если это делать на слух без частотомера. Во всяком случае это утверждение касается лично меня, может кто-то это легко делает левой задней ногой. Иногда вперемежку между штатными станциями начинают пролазить зеркальные станции с другого диапазона или же какие-то станции идут хорошо, а другие еле слышно, в общем для меня это очень даже работа.

Закончив с FM, начал разбираться с AM. Выяснилось, что КВ2 работает относительно неплохо, КВ1 так себе, а средние волны практически не слышно. При этом все каскады тракта работали, сгоревших транзисторов не было и, тем не менее, диапазон FM звучал чуть ли не в два раза громче. Потратив кучу времени, в конечном итоге плюнул и оставил как есть. Может причина в том, что КВ1 и СВ использовали магнитную антенну, а КВ2 только штыревую? Впрочем, КВ1 тоже связан был и со штыревой антенной. В общем, диапазон AM для меня не так уж и важен, может по свободе доберусь и сделаю, хотя шансы на это не велики.
Подводя итог, могу сказать, что Sanyo M-X960K довольно интересный аппарат, хотя и своеобразный. За счет наклонного сабвуфера он толстый, в смысле в глубину приличного размера. Понятно, что он и не легкий.

В Sanyo M-X960K есть полноценные входы и выходы, к нему можно подключать и виниловую вертушку.

Питание его от 10 больших батарей, они укладываются в две пластиковых трубки.

В общем, я им совсем не разочарован. В коллекции белой вороной выглядеть явно не будет, в смысле диссонанса, конечно. В оригинальности ему уж точно не откажешь.
