Grundig RR720. Утешительный приз.

Сначала не о Грюндиге. Сегодня ни свет, ни заря, а вернее, в полной темноте поехал на барахолку.  Должны были подвезти кое-чего интересного, но в первую очередь ожидался Sharp GX-300H. О его прибытии мне позвонили еще с границы, но начало разговора мне сразу не понравилось: "Сколько дашь?" Вообще я человек конкретный, мне называют цену - я принимаю решение: брать или не брать. Наперегонки с неопределенностью не бегаю никогда. Возраст уже не тот. Да и к тому же в последнее время немного охладел к "кабанам" - громадным комплексам со здоровыми колонками, мне милей моноблоки, и даже малыши более радуют меня, нежели громадные квадратообразные магнитолы, которые от комплексов отличаются разве что батарейным отсеком. Но Sharp GX-300H - вещь довольно редкая, потому хотелось бы пощупать, что это такое.

Предварительная пробивка давала неутешительные прогнозы- за него хотели то ли 200, то ли 300 долларов. Его временному владельцу, который в магнитолах разбирается примерно, как свинья в бананах, но при этом мечтающему подороже загнать этот экземпляр, некие доброхоты заранее напели про необыкновенную его ценность. Самое смешное, что этих доброхотов косвенно взрастил я сам, показав, на какие кнопочки и в какой последовательности нажимать, чтобы более успешно сбывать радиохлам в интернете, а не стоять среди грязи барахолки. Доброта наказуема - это краеугольный постулат нашей жизни.
В общем исходные предпосылки были были явно не нашу корысть, и тем не менее мне хотелось живьем посмотреть на этот Sharp GX-300H.

Илья меня предварительно предупредил, что у этой модели поролоновые подвесы, которым обычно к текущему времени приходит конец. Однако кроме дырок вокруг диффузора я увидел отсутствие кронштейнов крепления колонок. Кстати, колонки были тяжеленные, так как корпуса их были из ДСП. Кроме этого было сказано, что FM не работает вообще и вроде дека рубит ленту. В принципе, все эти болезни успешно лечимы, но они никак не корреспондировали с запрашиваемой ценой.

Сказав, что виноград слишком зелен за эти деньги, я обратился к остальному ассортименту. А там, собственно, особо ничего то и не было. Ну ухватил я Aiwa TPR-300A, но она у меня и раньше была, тем более, что никаких проблем с ней не было, потому писать о ней смысла не вижу. Среди остального радиомусора лежала парочка магнитол: Siemens Club 723 и  Grundig RR720, но их брать сразу было идеологически неправильно, начало базара не способствовало понижению цены, да и день, как на зло, выдался теплый, соответственно праздношатающихся сегодня было в разы больше, чем в обычный. Кто-то из них и забрал Сименс, разумеется, существенно дешевле, нежели с меня запрашивали ранним утром. Но на Грюндиг никто не польстился и я забрал его что-то порядка чуть больше, чем за 600 рублей.
Вот он в отмытом виде.

Ясный день, что такие магнитолы для меня уже давно пройденный этап и взял я его с чисто коммерческой целью, а именно существенно удешевить Аиву, за которую пришлось отдать поболе денежек. Аппарат изначально заявлялся как полностью рабочий, каковым он практически и оказался: болталась антенна из за обломанного кронштейна, да и потом я обнаружил, что не работает перемотка назад.

По поводу его содержимого я особо не заблуждался, мне казалось, что это довольно простой аппарат. В принципе, так и оказалось, однако не во всем.  Ну во-первых, у Grundig RR720 есть 6 фиксированных настроек,

включаемых 6-ю клавишами сверху.

Во-вторых, регулировка Стерео-Моно осуществляется не примитивным переключателем с двумя положениями, а вращающимся регулятором, причем с приближением к цифре 3 расширение стерео особо заметно.

А сам режим Моно включается отдельными контактами на этом регуляторе.

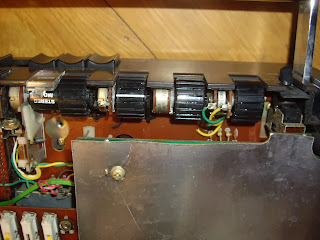

Все регуляторы (звука, тембра и баланса)  выстроены в одну линию.

Коль перешли к внутренностям, вот общий вид со снятой задней крышкой.

Тюнер с японскими деталями: микросхемы Sanyo и Matsushita, КПЕ тоже японский. Транзисторы я уж не исследовал, извините.

Верньерное устройство тут, благодаря двойному шкиву, двухскоростное, нить на шкиве настройке движется быстрее, нежели на шкиве конденсатора переменной емкости. Благодаря такому решению нет нужды в дополнительных понижающих шестернях.



6 фиксированных настроек в виде 6-ти "червячных" потенциометров на отдельной плате.

Что еще могу отметить, так это очень широкий диапазон перемещения стрелки по шкале тюнера. Левое положение, стрелка далеко левее 88 МГц,

а вот правое положение, стрелка за цифрами 108. Кстати, индикатор, к сожалению,  показывает только уровень заряда батарей и все.

УНЧ на маленькой отдельной плате, микросхема прикрыта радиатором, а потому, какая там на выходе микросхема, я не знаю.

Сзади протяжка не особо хорошо просматривается из за плат, поэтому придется снять переднюю панель (два винта сверху по бокам и два винта в центре по бокам протяжки).

Динамики не поражают размерами, реально это "десятки", хотя если мерить по креплениям, то можно их и к 12 см приписать. Снимать я их не стал, так как крепятся они винтами со стороны грилей: открутишь гайки, винты выпадут и потом не закрутишь без снятия грилей. А нам это зачем?

Обратите внимание на механизм фиксации кармана - длинная пластмассовая пружина.

В левой части Grundig RR720 находится вот такая магнитофонная часть. Микросхем я там не узрел.

Со снятой мордой можно рассмотреть протяжку. А вот она меня приятно поразила. Лентопротяжный механизм самобытный, и такого я не видел, насколько я помню, нигде. Похоже, это собственная разработка фирмы Grundig.

Она вся такая железная и конкретная!

А подмотка у нее с помощью ролика, насаженного на тонвал (привет Шарпу!)

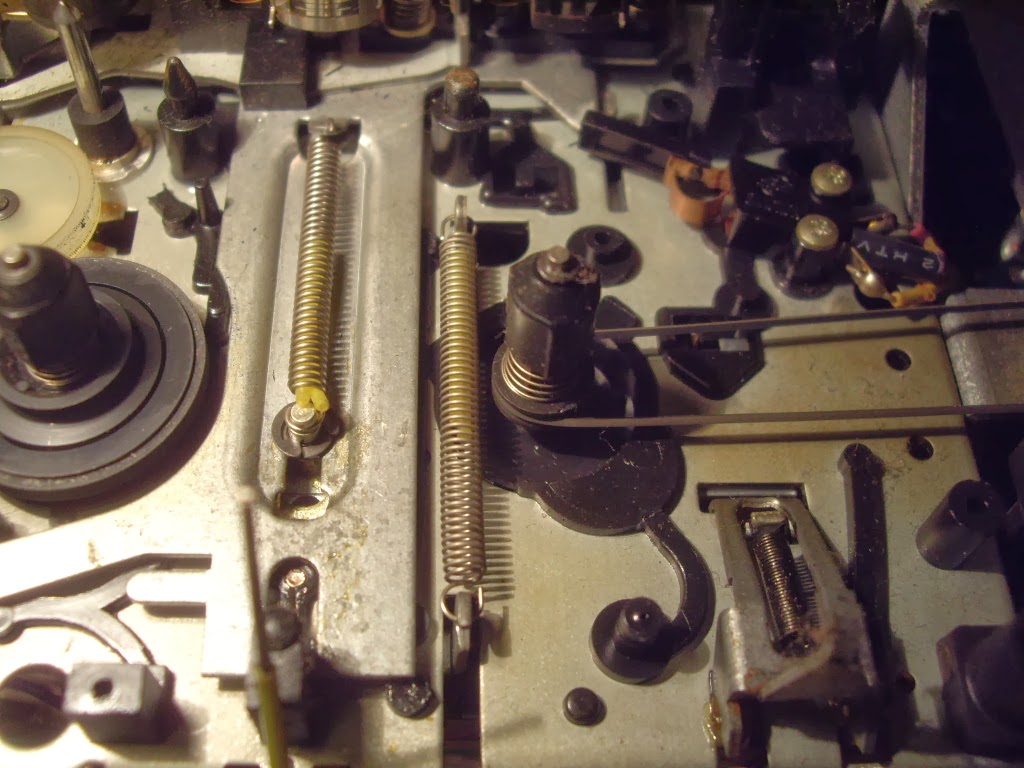

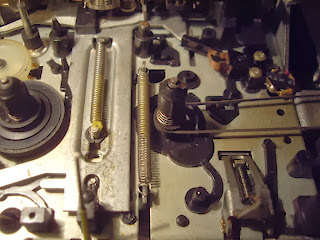

Про количество пружин вообще молчу.

А вот штырь внизу, судя по всему, тоже пружина, поджимающая кассету снизу.

Переключатель Mitsumi, который у других японцев, постоянно ломается, здесь целый.

Мотор у нас тоже азиатский - Mabuchi.

С обратной стороны под платами виднеется довольно массивный маховик тонвала.

Я уже планировал закрыть магнитофон, однако увидел куски растекшегося пасика, пришлось его менять. К счастью, поменять пасики не так трудно, как кажется изначально. Пришлось открутить и снять пару небольших плат. Как видите, плата, на которой прикреплен упор-подпятник, не прикручена, а крепится с помощью разогнутых усиков.

Мне удалось просунуть пасики через тонкие щели между шкивами и неподвижными платами.



А вот теперь с Grundig RR720 все в порядке. можно собирать. На задней крышке, кроме антенны и разъемов батарейного отсека, нету ничего.

Все три разъема разные по размеру и конструкции, поэтому неправильно их одеть на ответные части надо постараться.

Вот такой вот Grundig RR720.

С этим аппаратом я решил провести эксперимент. Его можно долго и мучительно продавать за какую-то сумму, однако мне хочется выставить его на аукцион с минимальной величины и посмотреть, за сколько уйдет этот Grundig RR720.

Продающий народ зачастую выставляет как безусловную добродетель, что в аппарате никто не ковырялся, я же, напротив, хочу написать, что минимальный сервис проведен, не говоря уже о том, что от многолетней грязи он как минимум отмыт.
Собрал его и решил быстренько проверить в работе, однако наткнулся на прямую трансляцию с киевского Крещатика концерта Эмира Кустурицы и его No Smoking Orchestra, да так и залип на полтора часа до конца. Балканские мелодии отлично звучали из этого немецкого приемника, так что нового владельца он, думаю, не сильно разочарует. Да и прямо сейчас слушаю Ретро FM на нем.

Вот где-то так.

А тот Sharp GX-300H перекупы забрали на перекидку, то ли за 100, то ли за 200 баксов, я этого не знаю. Да и хрен с ним!

И несколько дневных фото, подготовленных для продажи магнитолы.

Апдейт. Докладываю о результате эксперимента. Аппарат на аукционе с одной гривны был продан за 205 гривен (порядка 800 рублей). Комиссия аукциона гривен пять, стоимостью пасика и полировочной пасты, потраченной на приведение шкалы в приличный вид, пренебрегаем, как величиной крайне малой. Ну там еще кое-какие затраты на доставку понадобятся (ящик, пенопласт, бензин на поездку в транспортную компанию), но тоже их считать не будем. Итого прибыль 50 гривен или 200 рублей. Вот и судите сами, стоит ли заниматься магнитолами в коммерческом смысле.
