пятница, 8 марта 2013 г.

National RX-5135F. Вполне имеет место быть.

Эта магнитола у меня появилась уже во второй раз, я ее купил, так как цена на нее была более, чем гуманная, ну и главный фактор, она мне всегда нравилась. Вроде ничего особенного, а вот смотрится и все. Есть практически аналог этой магнитолы, если не ошибаюсь, под индексом National RX-4930, так вот ее даже в руки не хочется брать, настолько она смотрится уныло. Вроде все то же по функциям, ручки-кнопочки на тех же местах, а вот неинтересно и все тут. Не хочу обидеть воробьев, но по сравнению с синицей они как-то все таки более скромные. Правда, есть еще одна моделька, National RX-4935F, живьем я ее не видел, но в интернете на картинке она весьма похожа на нашу National RX-5135F, хотя чуть менее нарядная.

Итак, National RX-5135F. Что в ней есть интересного? Ну хотя бы червячная настройка тюнера вместо веревочного верньера. Данный экземпляр National RX-5135F попал ко мне в мертвом состоянии, потому открывать пришлось бы по любому. Вот такой смазанный какой-то японской смазкой червяк находится на лицевой панели.
 При вращении он поднимает или опускает стрелку, ну и, собственно, крутит КПЕ.
Как видите, на тюнере деталям вполне просторно, ну а радиостанциям тесно. Тюнер хороший, как правило, у Мацушиты с приемниками всегда было отлично.
Протяжка. Год, как вы видите, уже 1984, а это время царства пластмассы. Как это они не научились к этому времени пружины делать из пластика, чтобы все было из пластмассы?
Пасика на протяжке уже не было.
Замена пасика доступна даже орангутангу, при наличии отвертки, естественно.
Усилитель с блоком питания. Последний был мертвым.

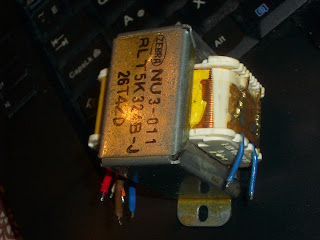

Мои робкие надежды, что с трансформатором беды не случилось, оказались излишне оптимистическими, этот транс годится только на цветмет. Предохранителя не было ни на блоке питания, ни (наивный я) внутри транса.
Но у нас с собой было, правда, чуток поменьше, соответственно и менее мощный транс. Но в реальных условиях подключенный советский транс вполне позволял National RX-5135F играть на довольно большой мощности без искажений. От добра добра не ищут и "наш" транс обрел новое место работы.
УНЧ на одной микросхеме без радиатора NEC uPC1277, на самом деле первая буква греческая "мю", но не всегда клавиатура позволяет её набрать. Я сначала было подумал, что пара таких чипов стоит на выходе Sharp WF-939Z, однако потом выяснил, что в Sharp WF-939Z стоят все же более мощные собратья, а именно NEC uPC1288 . Причем на громадном радиаторе, конечно.
Динамики National RX-5135F вполне большие для ее размеров, все по честному, а не так, как в Sanyo или у Sharp дешевых серий. Здесь не "десяточки", а полноценные 12 см. Кстати, обратите внимание на закрученную вправо трех лучевую звезду корзины динамика. Просто так сообщаю, раньше такого не видел.
С лица громкоговорители вполне стандартны.
Что еще можно отметить? С тыла, на задней крышке, сделано отверстие напротив шкива двигателя со стрелкой, указывающей направление вращения мотора. Видимо, чтобы просовывать отвертку и прокручивать шкив. Зачем? Не знаю, протяжка не "soft touch", зачем крутить шкив, не понятно.
Ну и несколько фото, относящиеся ко внешности National RX-5135F.
Как я уже говорил, мне такой дизайн по душе.
Хромированные ручки.
Фирменная штучка - кнопка записи внутри клавиши Play.
Управление тюнером находится справа.
Вертикальная шкала приемника.
Оригинальные решетки динамиков или, как их еще называют, грили.

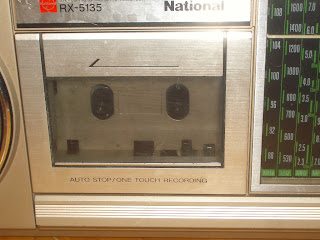

Кассетоприемник.
Вид сзади.
Техническая информация.

10 комментариев:

  1. Отверстие для прокрутки шкива помогает когда лента намоталась на вал...прокручиваешь шкив, раскручивается лента и зажеванную кассету можно спасти...по крайней мере у меня так было

    ОтветитьУдалить
    Ответы
    1. В принципе, логично. Хотя стрелка показана в направлении вращения движка.

      Удалить
  2. Есть еще одна практически идентичная модель от Panasonic - RX4933L. См. http://www.shizaudio.ru/audio/details.php?image_id=4958
    Практически идентична названным. Звучит, кстати, совсем неплохо.

    Алексей_485

    ОтветитьУдалить
  3. Добрый день! Твкая National RX-5135F есть в наличии. В АК, Барнаул.

    ОтветитьУдалить
  4. Хотя бы просто, поддержать комментария этой страницы, а кого такой аппарат заинтересует, тот сам посчитает, что делать с этой информацией.
    Такой аппарат RX-5135F нужен самому, радио прием шепчет..

    ОтветитьУдалить
    Ответы
    1. Товарищ с Барнаула продай её мне!Я сам с Барнаула

      Удалить
  5. У меня national RX-F15 , нужна точная маркировка, регулятора громкости или какой аналог может подойти, Может у Вас есть такой регулятор, нужен на 5 контактов с тонкоменсацией.
    Так же очень нужен мануал со схемой

    ОтветитьУдалить
  6. Если есть тут кто то живой помогите. Нашел такой мафон. Я в электрике не сильно силен. Все работает но есть проблема. Пассик рабочий все работает но звук с кассеты очень очень тихий и немного искажен а иногда вообще звука нет. При этом радио работает отлично пассик тоже на месте.

    ОтветитьУдалить
